瑞福祥带锯机告诉您带锯机型号编制

文章出处:未知 人气:发表时间:2019-02-22 09:50:01
[导读]:带锯机属于木工机床的一类,其编制型号的方法是按照GB124490《木工机床型号编制方法》进行的。表示方法如下:

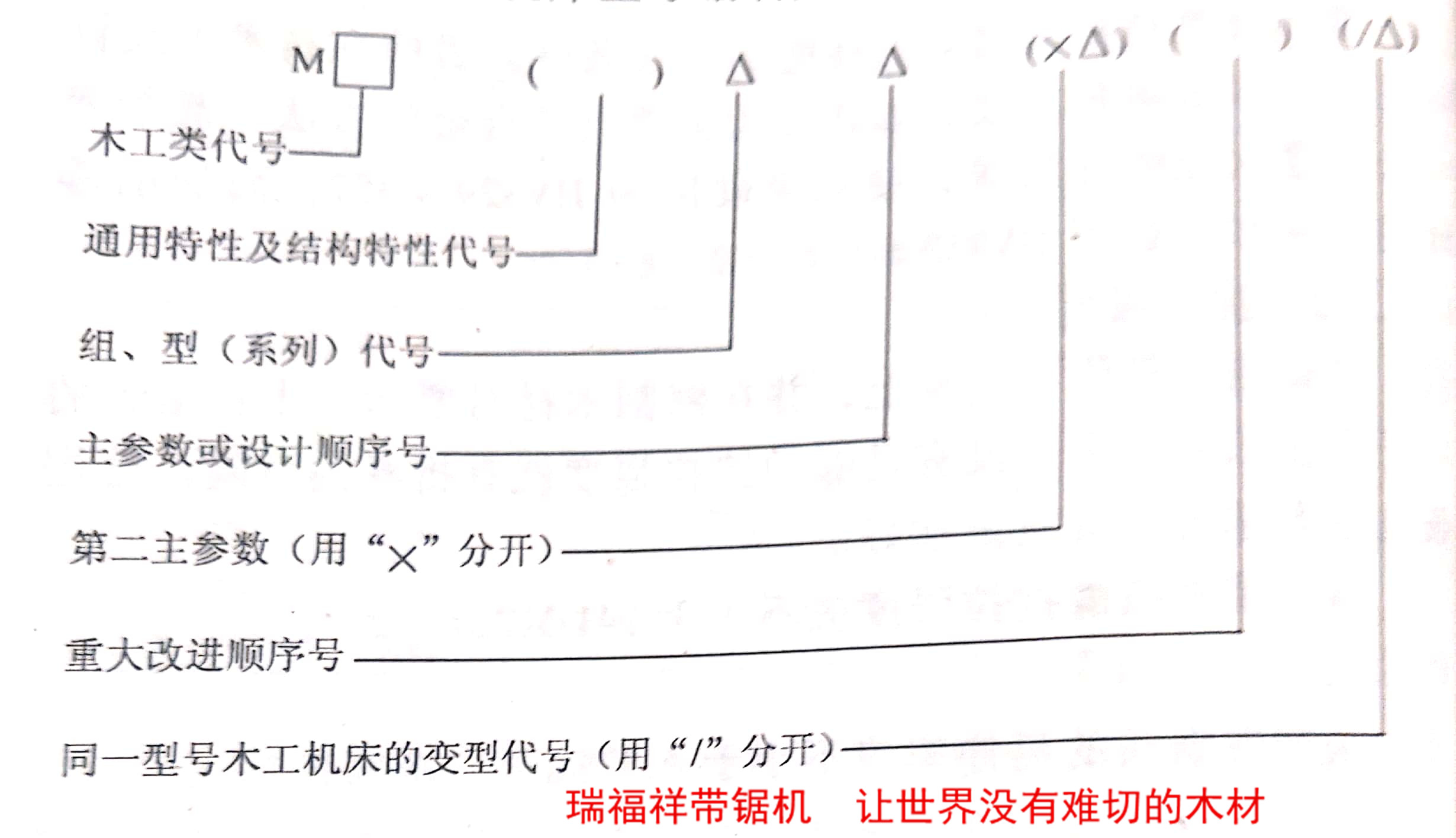

    带锯机属于木工机床的一类,其编制型号的方法是按照GB124490《木工机床型号编制方法》进行的。表示方法如下:
    各类带锯机属于木工锯机类,类别代号统一用MJ表示。带锯机的组、型(系列)代号参见表1-6,该表为木工机形床型谱表的一部分。
     为了加深对带锯机型号编制方法的理解,现举例说明MJ3812-2这个型号的符号和数字的意义:
    MJ——木工锯机类产品代号,为汉音拼音字母,按其名称读音。
    木工锯机类产品属八大类木工机床产品中的第一大类。瑞福祥木工带锯机是木工锯机类产品中的一类。
    38——木工锯机类产品的组、型(系列)的代号,用2位阿拉伯数字组成,列于木工锯机类代号MJ或特性代号之后。木工带锯机则从30~39共有10个型号,38则是其中之一。
    12—用折算系数表示的产品主参数或设计顺序号,位于组、型代号之后。当折算数值大于1时则取整数,前面不加零。带锯机主参数的折算系数为1/100。
    设计顺序号是指当某些木工带锯机无法用一个主参数表示时,则在型号中用设计顺序号表示。设计顺序号由“1”起始。当设计顺序号少于2位数字时,则在设计顺序号之前一律加“0”。
    2——带锯机的第二主参数。所谓第二主参数,一般是指主轴数、联数、最大工件长度、工作台工作面长度等。此例中的“2”是表示该带锯机为双联对列带锯机。
    第二主参数在型号中的表示方法及列入型号的原则是:主轴(或联数)以实际的轴数(或联数)列入型号的主参数后,并用“-”分开(读做“之”);当机床加工零件的最大长度、工作台工作面长度等第二主参数的变化引起机床结构产生较大变化时,为了区分,可以将第二主参数列入型号的末端,并用“x”分开,读做“乘”(用1/100折算系数)。
    从上述可知,MJ3812-2表示的是锯轮直径为1200m的双联对列木工带锯机。
   关于带锯机型号的编制,还有以下需要说明:
   关于特性代号。特性代号用汉语拼音字母表示(按其名称读音),在带锯机型号中位于木工类代号“MJ”之后。通用特性代号列入表1-7。
    表1-7通用特性代号
半自动 万能 仿形 简式 数字程序控制
B K F W J
    主参数相同而结构不同,则在型号中用汉语拼音字母区分,如左向用“Z”(右向不表示)。当有通用特性代号时,结构特性代号排在通用特性代号之后。
    例如,锯轮直径为1060m跑车木工带锯机其型号为MJ3210型。锯轮直径为1060mm跑车(左向)木工带锯机,其型号为MJ73210型。
    当带锯机的性能及结构布局有重大改进,并按新产品重新试制和鉴定时,为了和原型区别,则在原型号之后按A、B、C等字母的顺序选用,加于型号的尾部。例如MJ3215型跑车木工带锯机经改进设计后型号变为MJ3215A型。
