带锯机锯轮
文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-02-26 10:49:06
[导读]:锯轮有上锯轮和下锯轮之分。 下锯轮 下锯轮为主动轮,常采用辐板式结构,一般为铸钢件;重量较大,为上锯轮的3倍。国外也有将上、下锯轮做成同等重量的。 上锯轮制造重量较轻的作用有
锯轮有上锯轮和下锯轮之分。
下锯轮
下锯轮为主动轮,常采用辐板式结构,一般为铸钢件;重量较大,为上锯轮的3倍。国外也有将上、下锯轮做成同等重量的。
上锯轮制造重量较轻的作用有3个方面
(1)降低带锯重心,使其稳定性好;
(2)起到飞轮作用,减缓由于切削阻力的变化而引起的冲击,保证锯割过程平稳;
(3)起到减轻锯轮轴承负荷的作用。
下锯轮装在下锯轴上,并成锥孔配合,锥度为1:25,用反扣螺母将其锁紧。

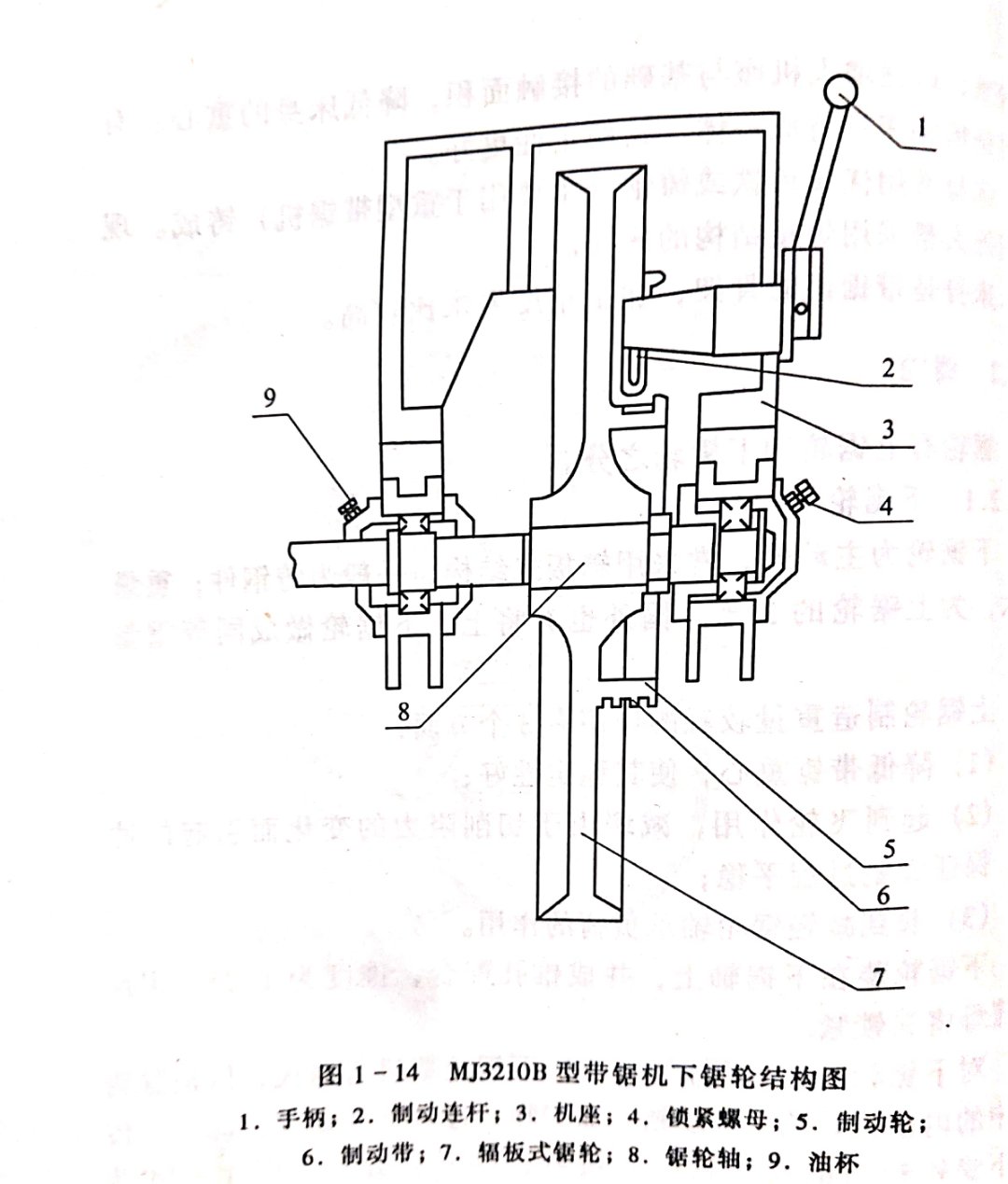

对下锯轮的技术要求比较高。下锯轮要进行退火,以消除铸件中的内应力;轮缘必须精密加工和经过静平衡处理。此外,传递下锯轮动力的皮带轮也必须经过静平衡处理。图1-14为M3210B型带锯机下锯轮结构图。
上锯轮
上锯轮一般采用辐条式结构。它由钢制的轮缘、铸造的轮毂、中间用若干根辐条拉接所组成。这样的结构,与下锯轮比较重量轻,起动或制动容易;当锯切阻力有变化时,可以避免锯切的折断现象。缺点是,在运转过程中对空气搅动大,产生强烈的噪音,使锯屑飞溅,污染工作环境。
辐条式上锯轮的轮缘用钢板弯曲焊接而成,并按要求等分圆周钻孔,其中一半向左倾,另一半向右倾,相邻两孔倾斜方向相反。在轮毂上按轮缘的等分数分成两排等分圆周钻孔,每排孔的位置交叉错开,两排孔的倾斜方向相反。辐条一般为24~32根按锯轮直径大小不同增减。辐条直径为16~25mm,用45号钢制成。上锯轮与锯轴成锥形结合,锥度为1:25以保证同心度,并用反扣螺母将其锁紧。锯轴的两个轴承座安装在可调节的锯轮托架上,并用撑杆撑起。
上锯轮也有用腹板式结构、铸造整体式结构的。空载功率消耗和改善劳动条件是它们的优点。图1-15为辐条式上锯轮结构图。
下锯轮
下锯轮为主动轮,常采用辐板式结构,一般为铸钢件;重量较大,为上锯轮的3倍。国外也有将上、下锯轮做成同等重量的。
上锯轮制造重量较轻的作用有3个方面
(1)降低带锯重心,使其稳定性好;
(2)起到飞轮作用,减缓由于切削阻力的变化而引起的冲击,保证锯割过程平稳;
(3)起到减轻锯轮轴承负荷的作用。
下锯轮装在下锯轴上,并成锥孔配合,锥度为1:25,用反扣螺母将其锁紧。
对下锯轮的技术要求比较高。下锯轮要进行退火,以消除铸件中的内应力;轮缘必须精密加工和经过静平衡处理。此外,传递下锯轮动力的皮带轮也必须经过静平衡处理。图1-14为M3210B型带锯机下锯轮结构图。
上锯轮一般采用辐条式结构。它由钢制的轮缘、铸造的轮毂、中间用若干根辐条拉接所组成。这样的结构,与下锯轮比较重量轻,起动或制动容易;当锯切阻力有变化时,可以避免锯切的折断现象。缺点是,在运转过程中对空气搅动大,产生强烈的噪音,使锯屑飞溅,污染工作环境。
辐条式上锯轮的轮缘用钢板弯曲焊接而成,并按要求等分圆周钻孔,其中一半向左倾,另一半向右倾,相邻两孔倾斜方向相反。在轮毂上按轮缘的等分数分成两排等分圆周钻孔,每排孔的位置交叉错开,两排孔的倾斜方向相反。辐条一般为24~32根按锯轮直径大小不同增减。辐条直径为16~25mm,用45号钢制成。上锯轮与锯轴成锥形结合,锥度为1:25以保证同心度,并用反扣螺母将其锁紧。锯轴的两个轴承座安装在可调节的锯轮托架上,并用撑杆撑起。
上锯轮也有用腹板式结构、铸造整体式结构的。空载功率消耗和改善劳动条件是它们的优点。图1-15为辐条式上锯轮结构图。
