带锯机锯条的张紧装置

文章出处:未知 人气:发表时间:2019-02-28 09:08:55
[导读]:国产带锯机上一般采用以下2种张紧装置:
国产带锯机上一般采用以下2种张紧装置:
       (1)弹簧张紧装置。这种张紧装置动作灵敏,但结构复杂张紧力大小调整不便,仅用于像细木工带锯机的小型带锯机上。
       (2)杠杆重锤张紧装置。这是目前应用最普遍的一种,多用于中型、重型带锯机上。
        按照上锯轮支承形式的不同,杠杆重锤张紧装置有单杠杆式和复合杠杆式之分,其区别在于杠杆比值的大小。复合式比单式的比值较大。杠杆的比值,重型和中型带锯机为1/50~190;轻型带锯机为1/20。

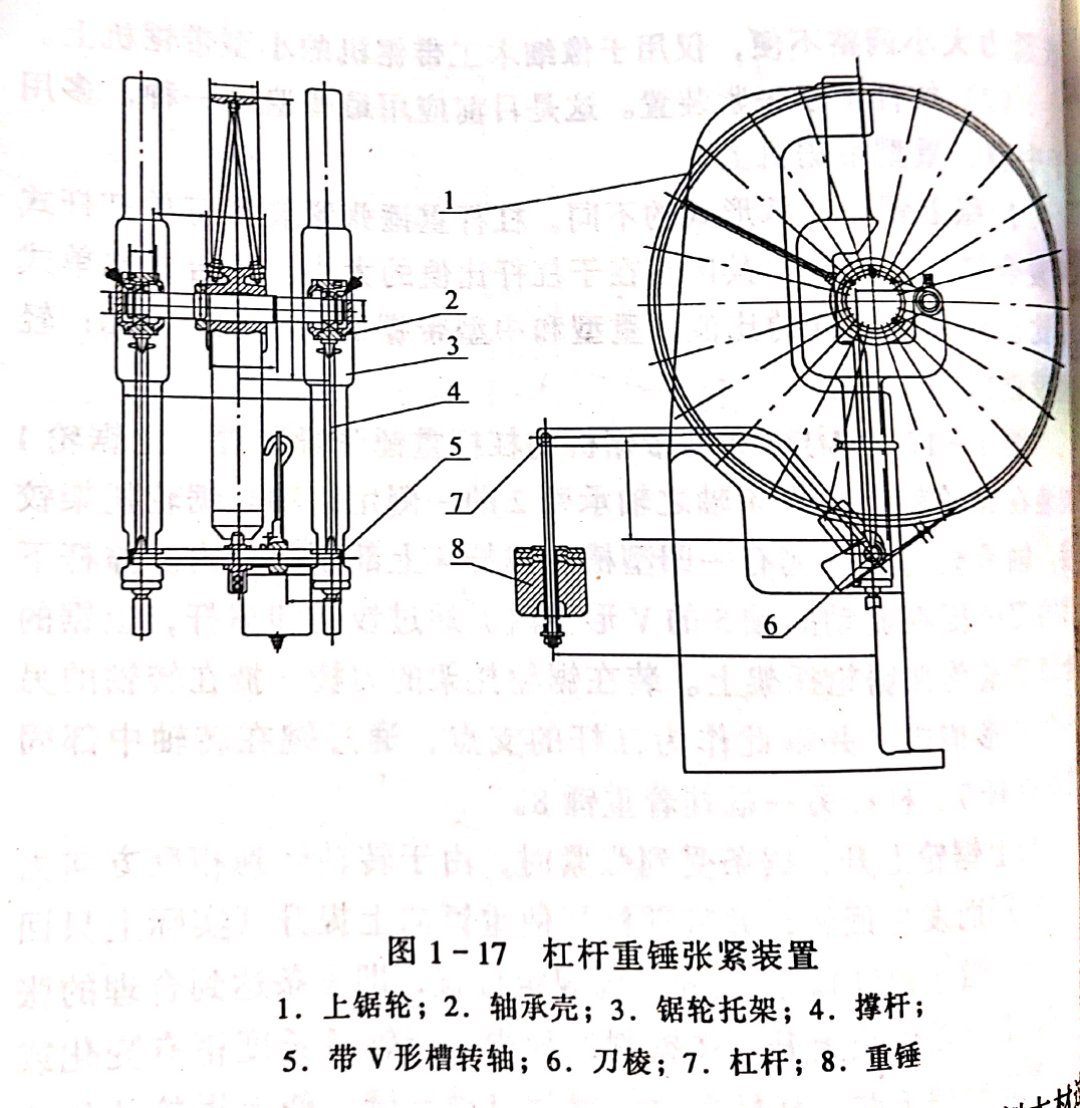

        图1-17为MJ3212型带锯机的杠杆重锤张紧装置。上锯轮1安装在锯轮轴上。锯轮轴之轴承壳2的一侧用销轴与锯轮托架铰接。轴承壳的另一侧有一凹型槽,撑杆4上部顶在其内。撑杆下部的刀棱抵在能动的轴5的V形槽内。通过铰销和撑杆,上锯的全部重量落在锯轮托架上。装在锯轮托架的刀棱6抵在转轴的另个V形槽内,并以此作为杠杆的支点,通过键在转轴中部固定着杠杆7。杠杆另一端挂着重锤8。


        当上锯轮上升、锯条受到张紧时,由于转轴受到相反方向力偶的作用而发生回转,并带动杠杆使重锤向上提升(实际上只回转了一个微小角度)。当杠杆升到规定位置,即锯条达到合理的张紧时,上锯轮停止上升。在锯割过程中,当锯条长度稍有变化或者受到意外冲击时,杠杆重锤装置就自动升降,使上锯轮的位置和锯条张紧力发生变化,达到了维持锯条张紧程度的衡定的目的所以这种张紧装置能适应锯条伸缩变化而进行灵敏的自动调节。

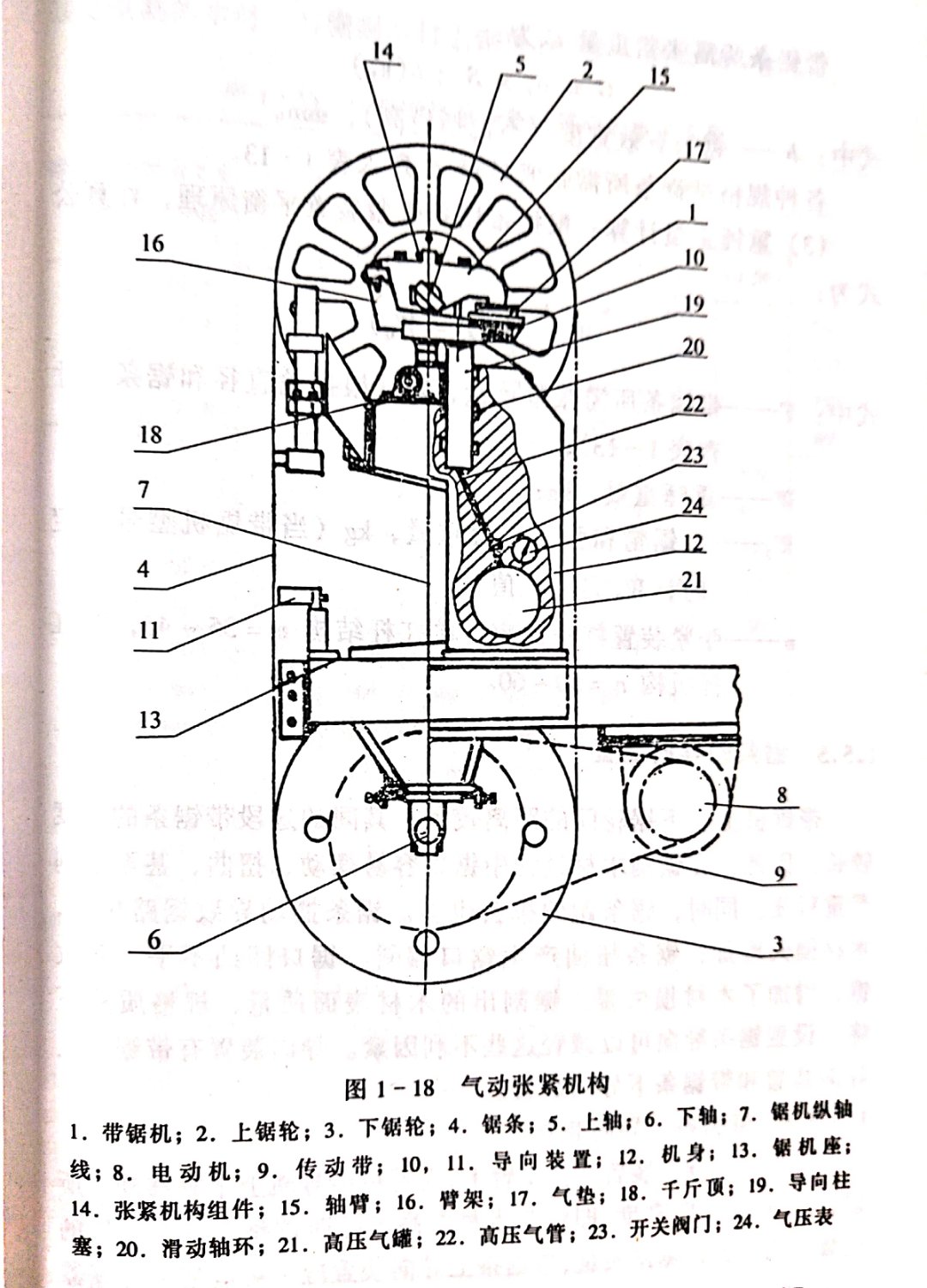

        目前国外出现了机械-电气式张紧装置和气一液压传动式张紧装置,图1-18是气动张紧机构。
