带锯机的振动试验(二)

文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-04-01 11:39:33
[导读]:②绝对式传感器。这种传感器常被称做地震仪式传感器。在它的结构中有一个近似的不动参考系。 电学式传感器中常用的有磁电式传感器和压电晶体式传感器。 国产的磁电式测振传感器是CD系

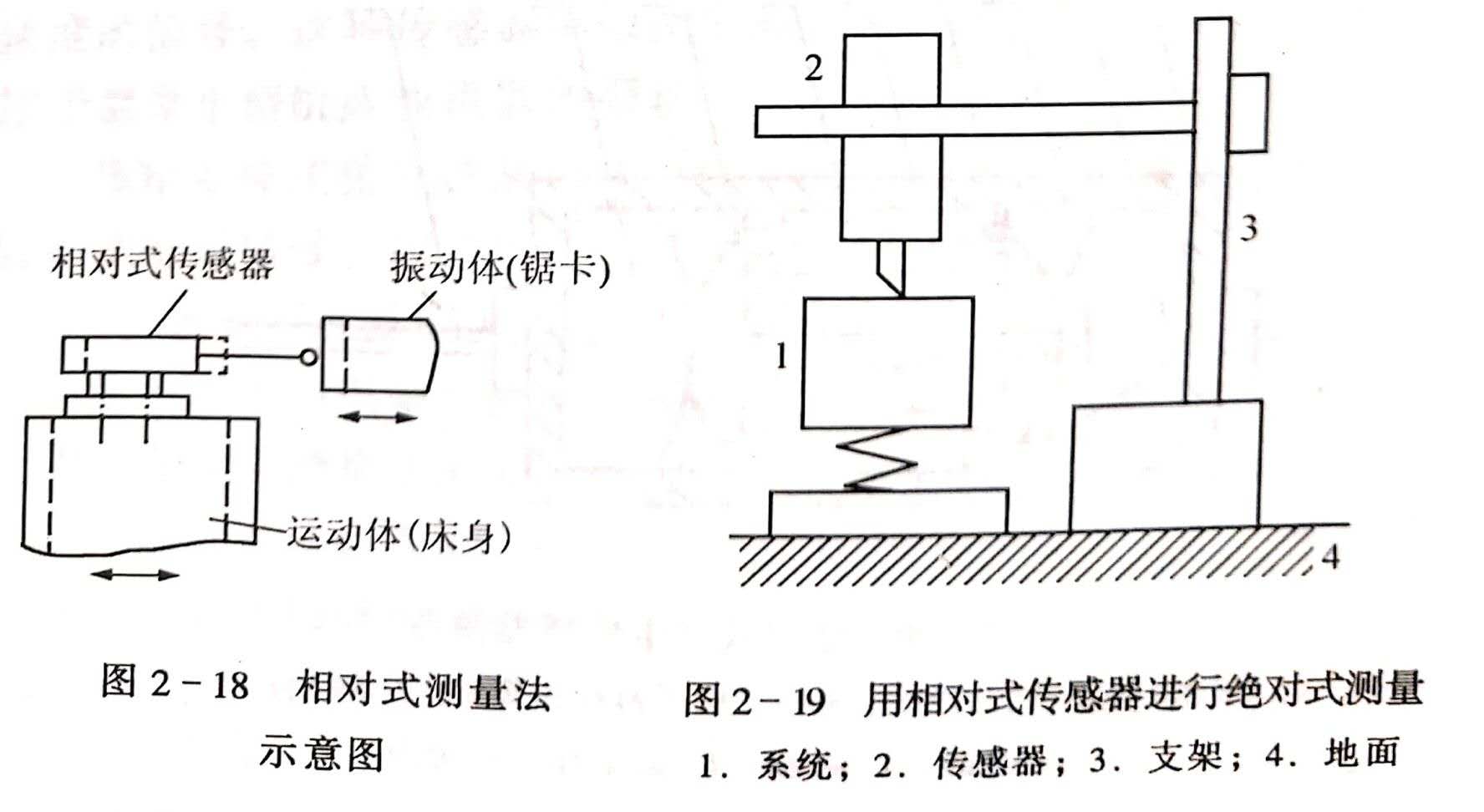

        ②绝对式传感器。这种传感器常被称做地震仪式传感器。在它的结构中有一个近似的不动参考系。

        电学式传感器中常用的有磁电式传感器和压电晶体式传感器。
        国产的磁电式测振传感器是CD系列。它是利用线圈在磁场中运动时切割磁力线,因而产生正比于振动速度的电压的原理制成。

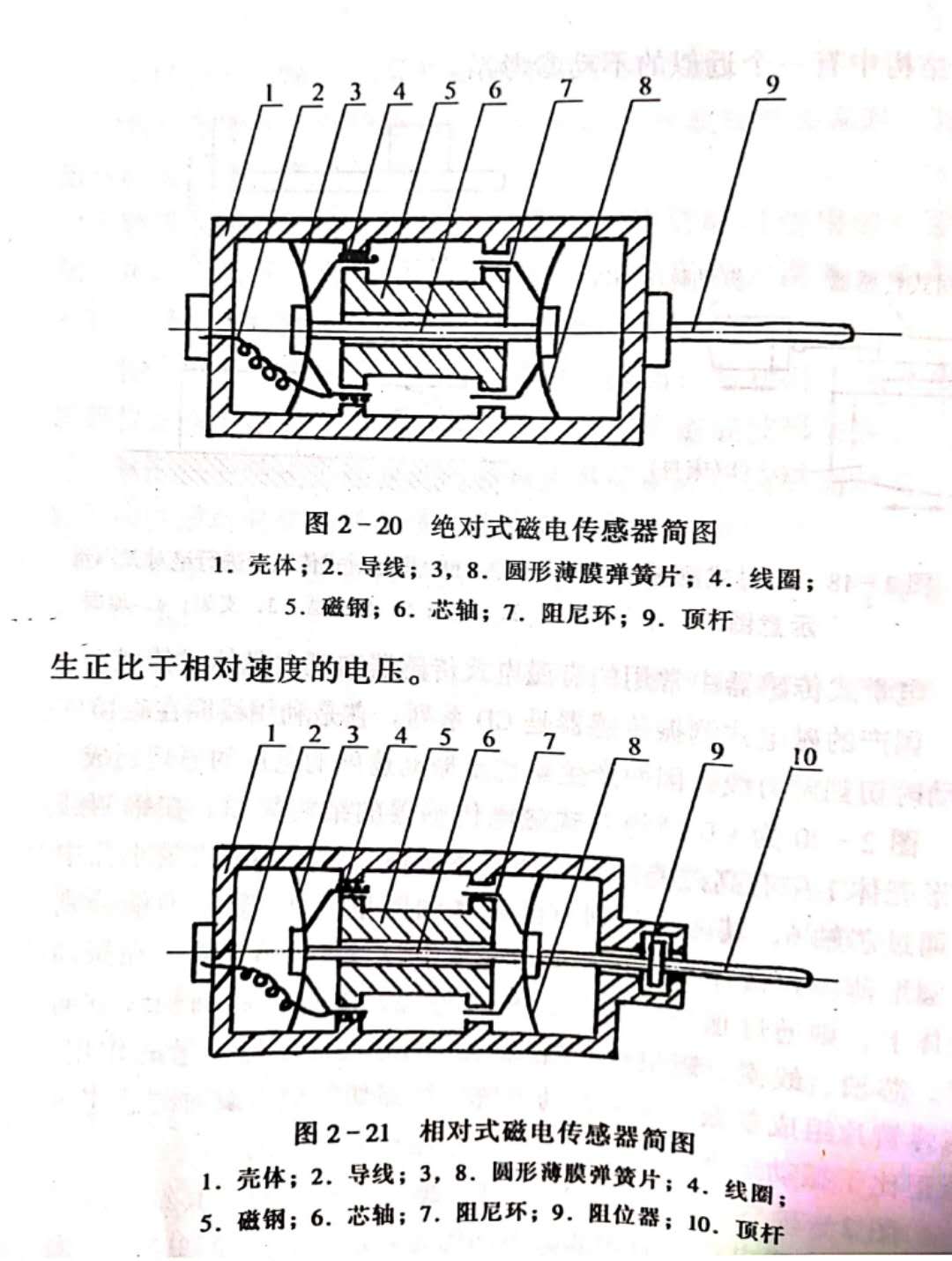

        图2-20为CD型绝对式磁电传感器的结构简图。在钢制圆柱形壳体1中有高磁能磁钢5和壳体相连。在磁钢中央的小孔中间通过芯轴6,其两端分别有线圈4和阻尼环7。磁钢两端分别以圆形薄膜弹簧片3和8支承在壳体中。当将传感器安装在振动物体上,则通过顶杆9把振动传到外壳。方向沿芯轴轴线方向时,芯轴、线圈、阻尼环系统就起了绝对式传感器质量的作用,与弹簧片组成单振子型的振动系统。线圈切割磁力线时的感应电压正比于振动速度,通过引出线2把振动信号引出。

        图2-21为CD型相对式磁电传感器结构简图。其结构基本上和绝对式磁电传感器相似,不同的是将芯轴6延伸到壳体外面成为顶杆10,并附限位器9,以防顶杆运动幅度过大。
        测振时,将壳体1装在甲物体上,顶杆10抵住乙物体。当甲、乙两物体间有相对振动时,顶杆带动线圈4切割磁力线就产生正比于相对速度的电压。
        两种传感器的阻尼环7是为了使振动系统中有正比于速度的阻尼而设计的。
        磁电式传感器的信号正比于振动速度,将信号进行积分可得到正比于振动位移的信号;将信号进行微分可得到正比于振动加速度的信号。这种传感器灵敏度较高,但质量和体积较大,不宜用于测量小型机床或机器的振动。
        压电晶体式传感器是利用压电晶体的压电效应将振动加速度转换成电压信号。国产压电晶体式传感器是YD系统。

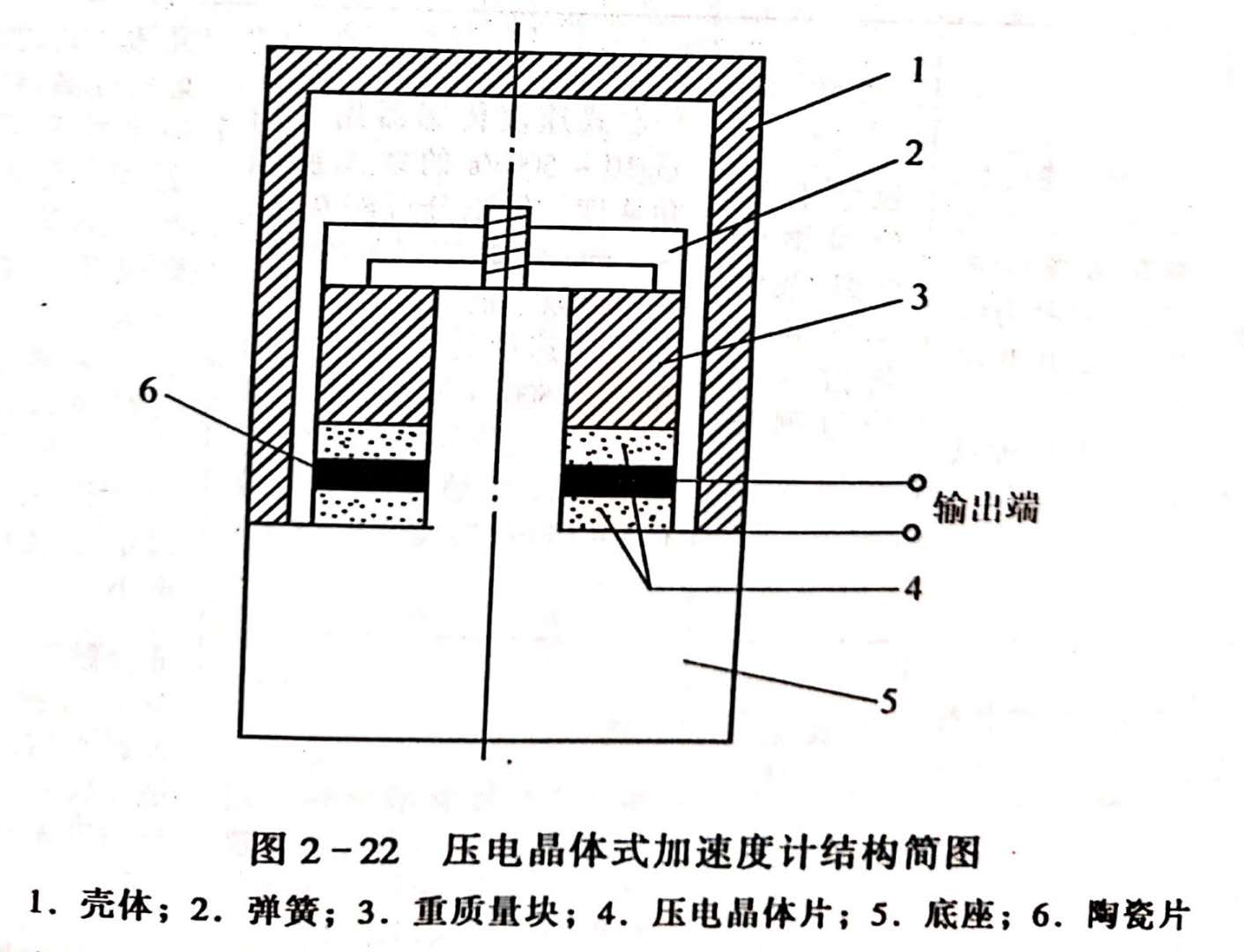

        YD系列压电晶体式加速度计结构简图见图2-22。它的壳体由金属外壳1和底座5构成。在壳体内有硬弹簧2将重质量块3压紧。在重质量块3下面有两片压电晶体片4。输出端引线分别从陶瓷片6及外壳引出。当传感器受到箭头方向振动时,弹簧2和重质量块3构成地震仪式加速度传感器。重质量块与底座的相对位移正比于壳体的加速度。压电晶体在重质量块交变压力作用下,晶体片两面产生与加速度成正比的交变电压。

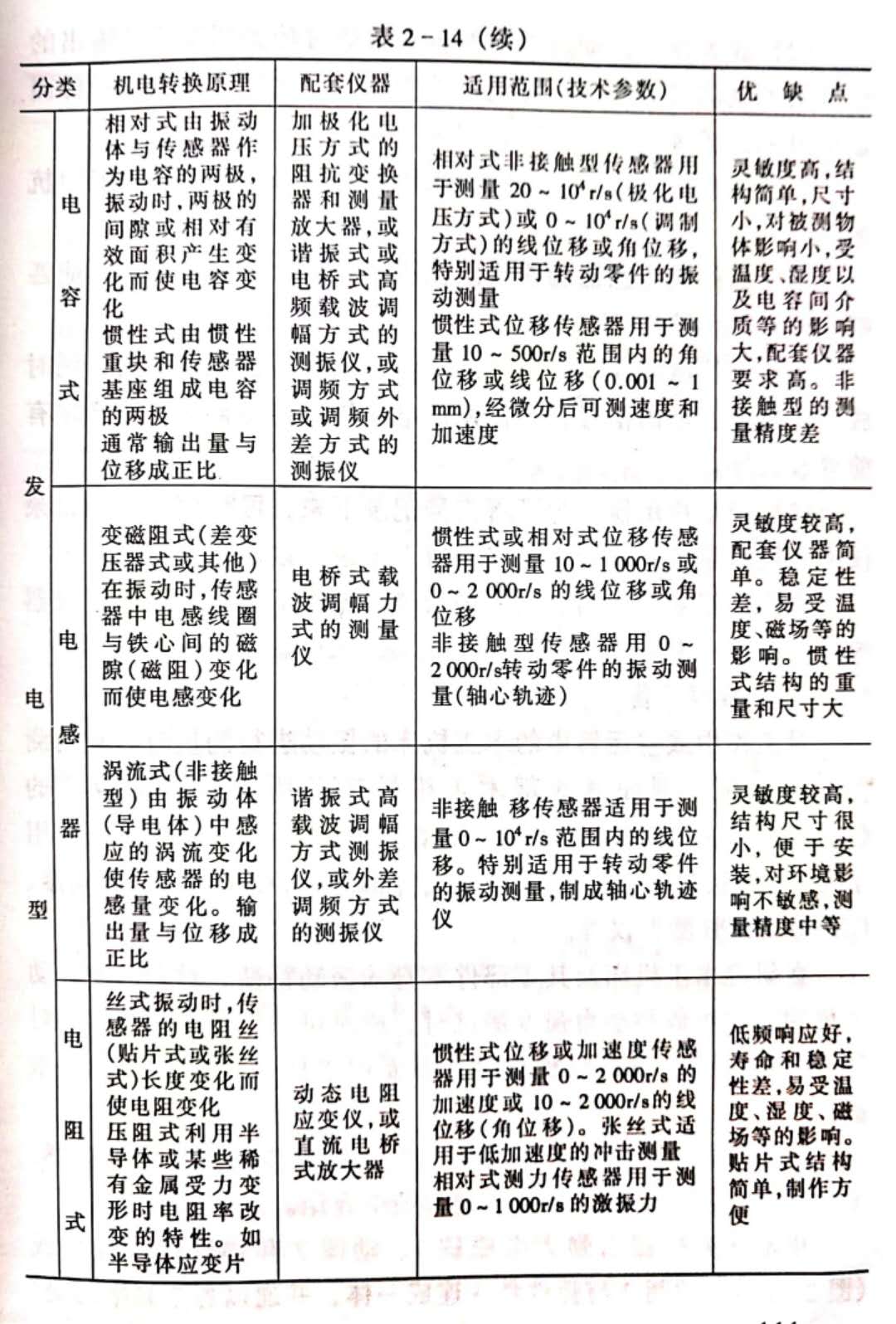

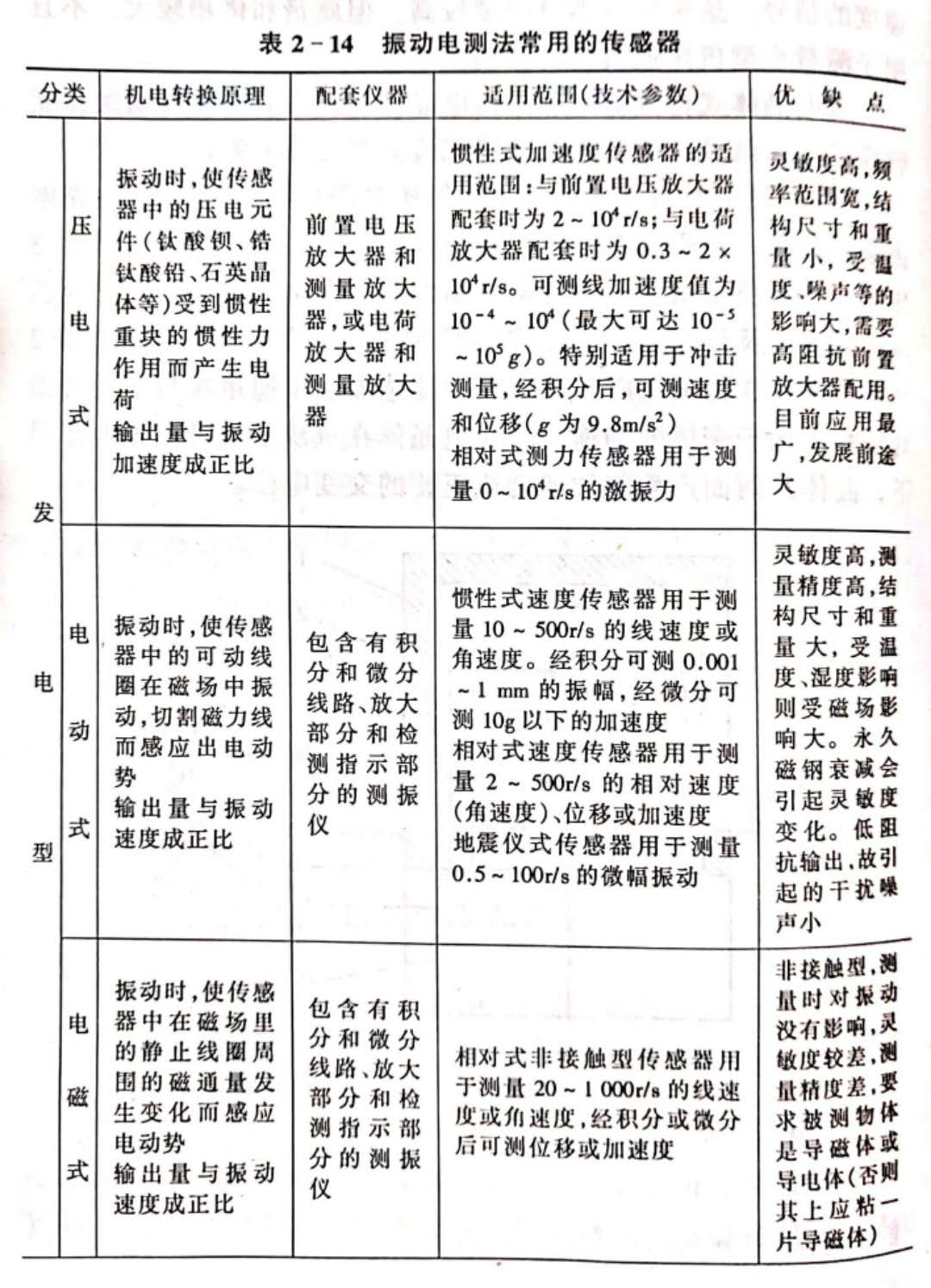

        压电晶体式传感器的优点是可以体积很小,故可用于测量小的振动系统的振动,灵敏度高,结构简单,频率响应平直。缺点是易受温度响应。常用的传感器的适用范围列入表2-14。
