带锯机的振动试验(四)

文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-04-03 10:05:46
[导读]:振动分析设备 机床振动测试结果的原始数据是用时间域描述的振动器。为了更好地分析研究振动特性,还需要知道频率域的特征,即需要知道信号能量随频率变化的函数关系。因此,原始数据
振动分析设备

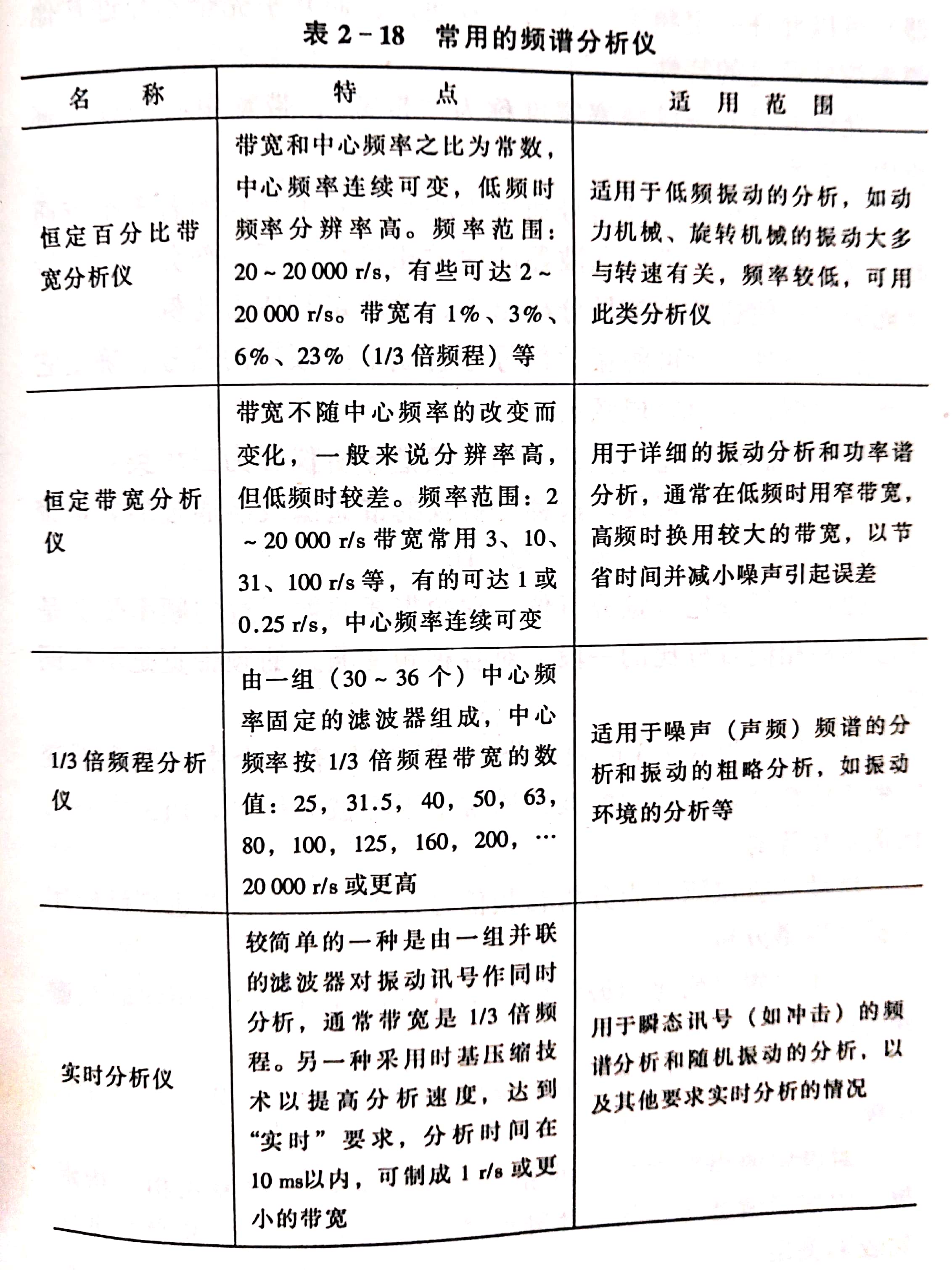

        机床振动测试结果的原始数据是用时间域描述的振动器。为了更好地分析研究振动特性,还需要知道频率域的特征,即需要知道信号能量随频率变化的函数关系。因此,原始数据的分析处理,最主要的就是进行各种频谱分析。频谱分析仪是常用来分析频谱的设备。常用的分析仪见表2-18.

       频谱分析仪的基本原理是利用带通滤波器(又称选频滤渡器)可以允许一定频率宽度的信号通过,而几乎完全不允许其他频率信号通过的特性。
       允许通过的一段频率宽度称为“带宽”,带宽中心的频率称为中心频率。
       频谱分析仪让振动信号通过中心频率各不相同的若干个带通滤波器,则与某一带通滤波器的通常相符合的那一部分振动信号就能通过,使这部分信号分离出来,并测定其所占比例。
       照此办理,就可将振动信号分解成不同频率的信号,确定它们所占比例,从而完成频谱分析。
      根据滤波器带宽性质的不同,频谱分析仪分为三大类:
      (1)等带宽分析仪。这种分析仪的带通滤波器通过的频带带宽是相等的,通常带宽为2~200Hz
      (2)等百分比带宽分析仪。它的带通滤器通过的频率带宽是中心频率相同百分比的一段。对各种频率通过的频带宽是不相同的。
      (3)倍频程或1/3倍频程分析仪。它具有几个中心频率不变的带通滤波器,相邻的滤波器通常上下界彼此衔接,而上下界的比例是相等的。
      这种分析仪原是为分析音频信号而设计的,目前也广泛应用于振动频谱分析。
      为了对瞬时变化的振动信号进行频谱分析,就得用实时频谱分析仪。
      此外,有时还要测出不同振动信号的相位差,以便进行相位比较。
      对稳定的周期性振动的相位,可以采用瓦特表式相位指示仪、双线示波器等和相位计等仪器,把振动信号与基准信号进行比较而测定。
      在记录纸上比较振动信号与基准信号的时间历程也可以测定相位。
      为了测定非周期性振动的相位,需采用相位计,记录仪、传递函数分析仪等仪器。
