带锯机车摆(自动退避装置)

文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-03-11 10:07:54
[导读]:跑车在工作行程之后需要回空行程。车摆的作用,是跑车刚开始返程时使车架相对于锯条后退(车架横向移动10~25m的距离),避免带锯条和原木锯割表面摩擦或碰撞,造成带锯条损坏或脱离锯轮。

        跑车在工作行程之后需要回空行程。车摆的作用,是跑车刚开始返程时使车架相对于锯条后退(车架横向移动10~25m的距离),避免带锯条和原木锯割表面摩擦或碰撞,造成带锯条损坏或脱离锯轮。而当跑车再次进入锯割行程时,车架又可以自动横向移动补偿这一距离。
       车摆安装在跑车下面两端的车轮轴上,中间用拉杆连接,保证两组车摆同步。
       按车摆结构的不同,可分为斜齿啮合式车摆、平面摩擦式车摆、气摆等。

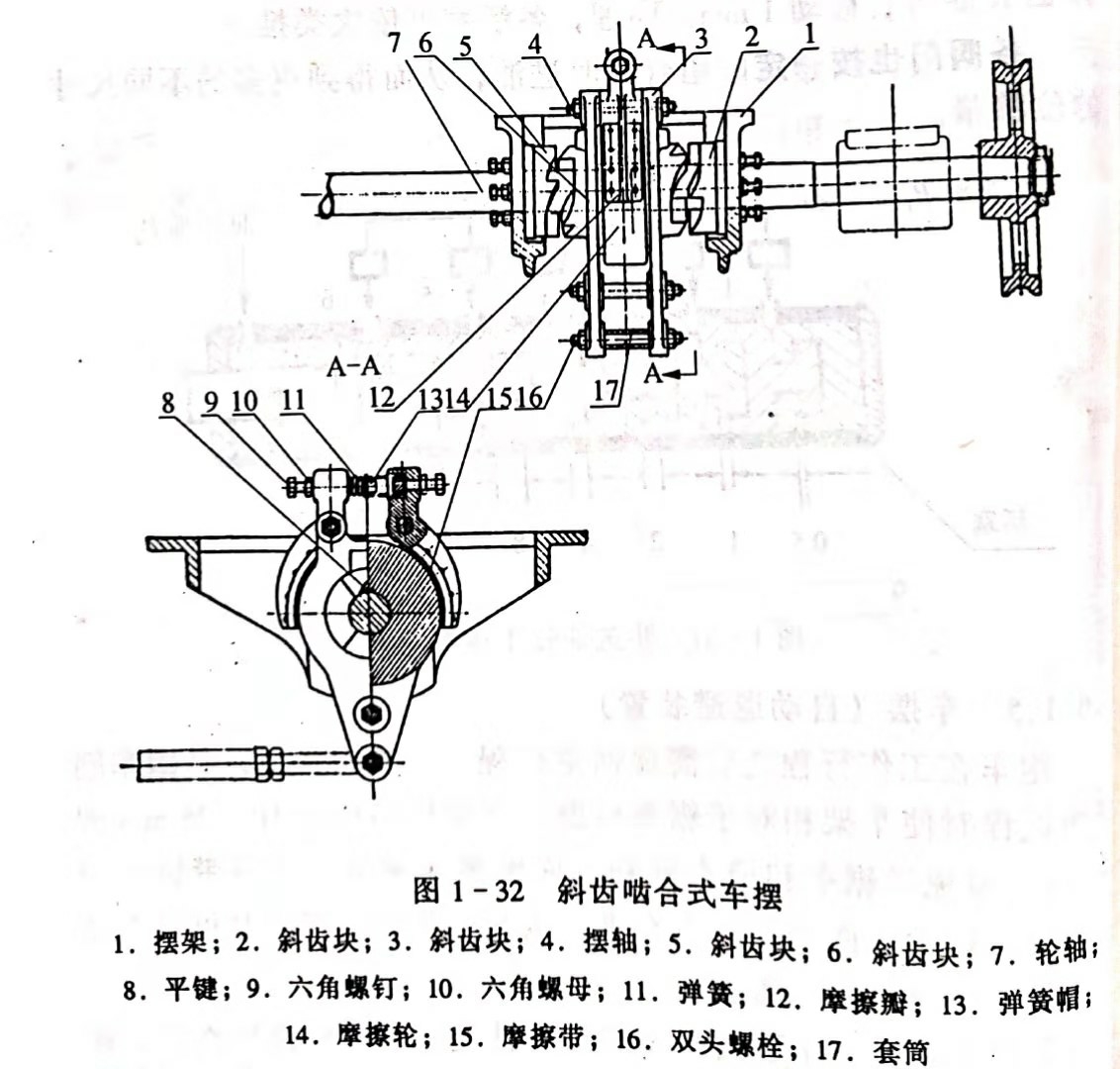

       (1)斜齿啮合式车摆。这种车摆又称暗摆,是由斜面推力实现车架摆动的。图1-32为斜齿啮合式车摆的结构图。

       摆架1固定在跑车架上,用键联结。摩擦轮14固定在轮轴7上。在弹簧11的作用下两个摩擦瓣12及摩擦带15压在摩擦轮14的轮缘上。由摆轴4将摩擦瓣12及斜齿块3和6联成一体。斜齿块3和6同固定在摆架上的斜齿块2和5相啮合。
        当车轮开始转动时,由于摩擦力作用,摩擦轮14带动斜齿块3和6转动。如果斜齿块3与2相啮合时,在斜齿作用下推动车架横向移动一个距离。轮轴带动摩擦轮继续转动,斜齿块3被固定的斜齿块2卡住,摩擦瓣和摩擦轮进行相对滑动,而斜齿块3和6不动,并保持一定的倾斜角,使车架摆动后仍按直线运动。当车轮反向转动时,斜齿块6与5啮合,车架向相反方向移动。
       (2)平面摩擦式车摆。平面摩擦式车摆又称明摆、螺旋摆,图1-33为其结构图。

       通过弹簧3、压紧环7,使摩擦片2紧压在车轮1上。当跑车开始空行程退车时,车轮1转动,在摩擦力作用下,使带螺旋的摆芯6上的摩擦片2随之转动。因螺旋作用,螺母5向外移动。螺母5通过联接与车架9相联,所以也带动车架9向右摆动。通过刚性连杆,锤4与另一车摆联结。当车架摆到所规定距离时,摆锤10中的一个被车架上的档销挡住,摆芯6不能再随车轮转动,摩擦片2与车轮1间产生相对滑动。当跑车开始锯割行程时,车轮反转,在摩擦力和螺旋作用下,跑车又摆回到原来位置

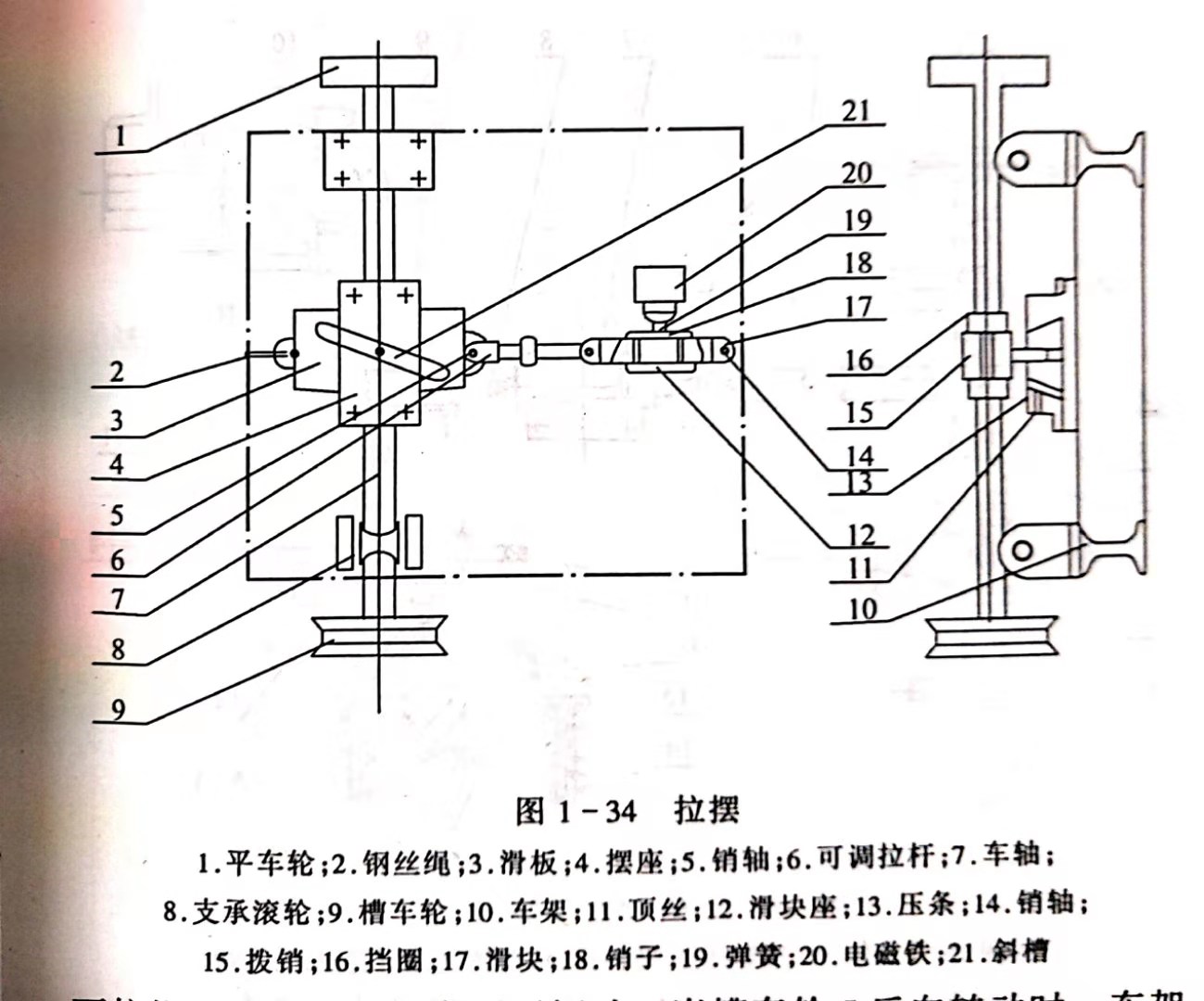

       (3)拉摆。拉摆是以钢丝绳拉动滑板使车架横向移动的装置,如图1-34所示。

       根据摆量大小在滑板3中间开一条斜槽21。拨销15固定在车轴上,拨销的端头插到斜槽中。摆座4固定在车架10上。当牵引跑车前进的钢丝绳2拉动滑板3前进时,拨销在斜槽中移动段距离,从而使跑车横向移动一段距离(摆量大小)。同理,当跑车向相反方向运动时,跑车向相反方向横移一段距离(摆量大小)。
       这种拉摆只适用于有前进和后退机构的牵引跑车。

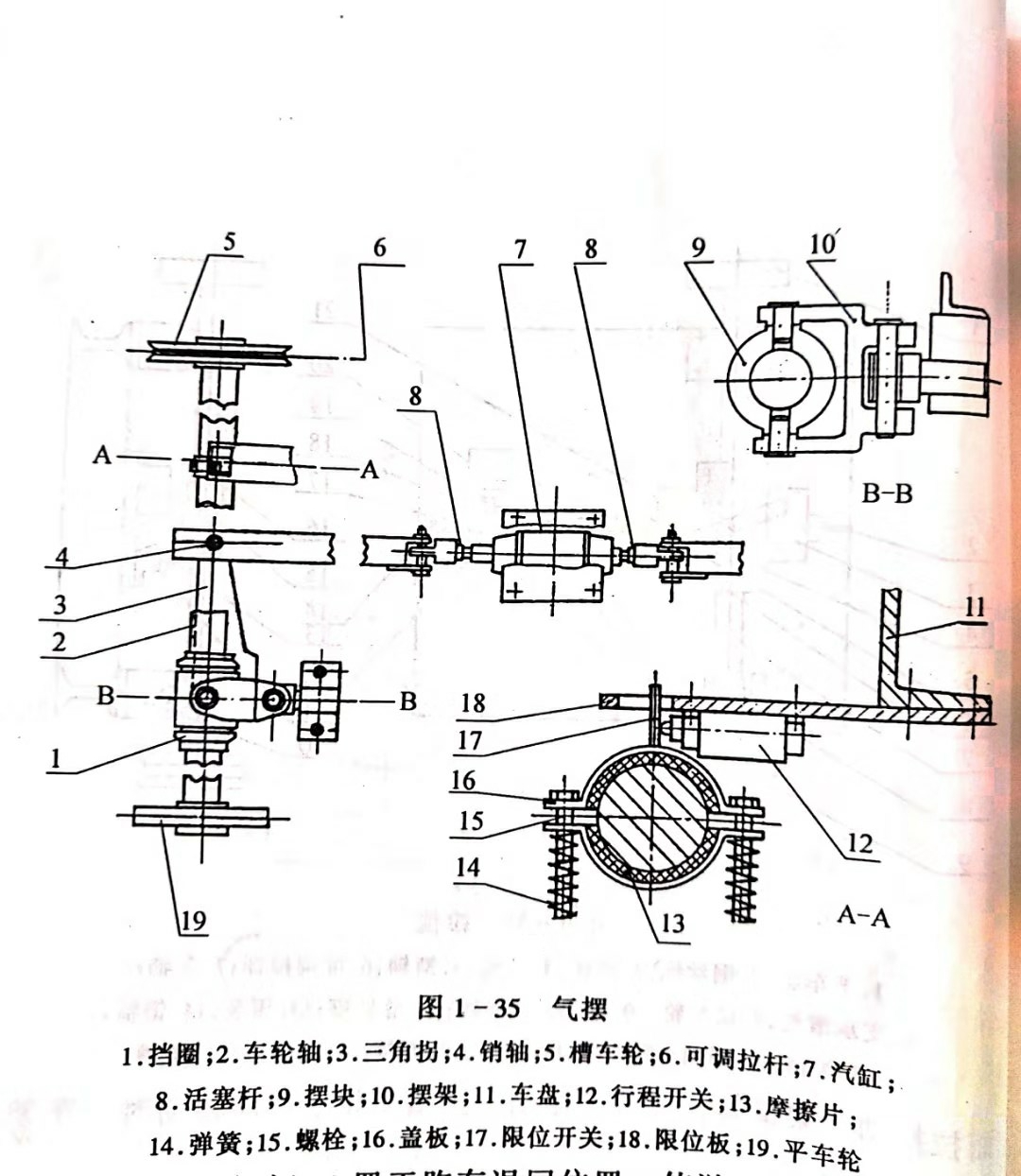

       (4)气摆。这种车摆的基本原理是通过气缸、活塞推动拉杆带动车架横向移动。图1-35气摆为信阳木工机械厂生产的MJ3212型跑车木工带锯机上所采用的车摆的结构图。

        当槽车轮5转动时,摩擦片13靠摩擦力的作用使限位开关移动,从而碰到行程开关12的触头、电磁阀或气阀动作,汽缸7充气,活塞杆8推动可调拉杆6,拉动三角拐3和摆架10,从而拉推动车架横移,实现了摆动。当槽车轮5反向转动时,车架向相反方移动。
