带锯机原木夹紧装置

文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-03-07 09:18:40
[导读]:原木夹紧装置又称卡钩,安装在每个车桩的侧面。为了保证在锯割过程中原木不发生位移。
原木夹紧装置
        原木夹紧装置又称卡钩,安装在每个车桩的侧面。为了保证在锯割过程中原木不发生位移。
        原木夹紧装置有机械传动的,气压、液压传动的。

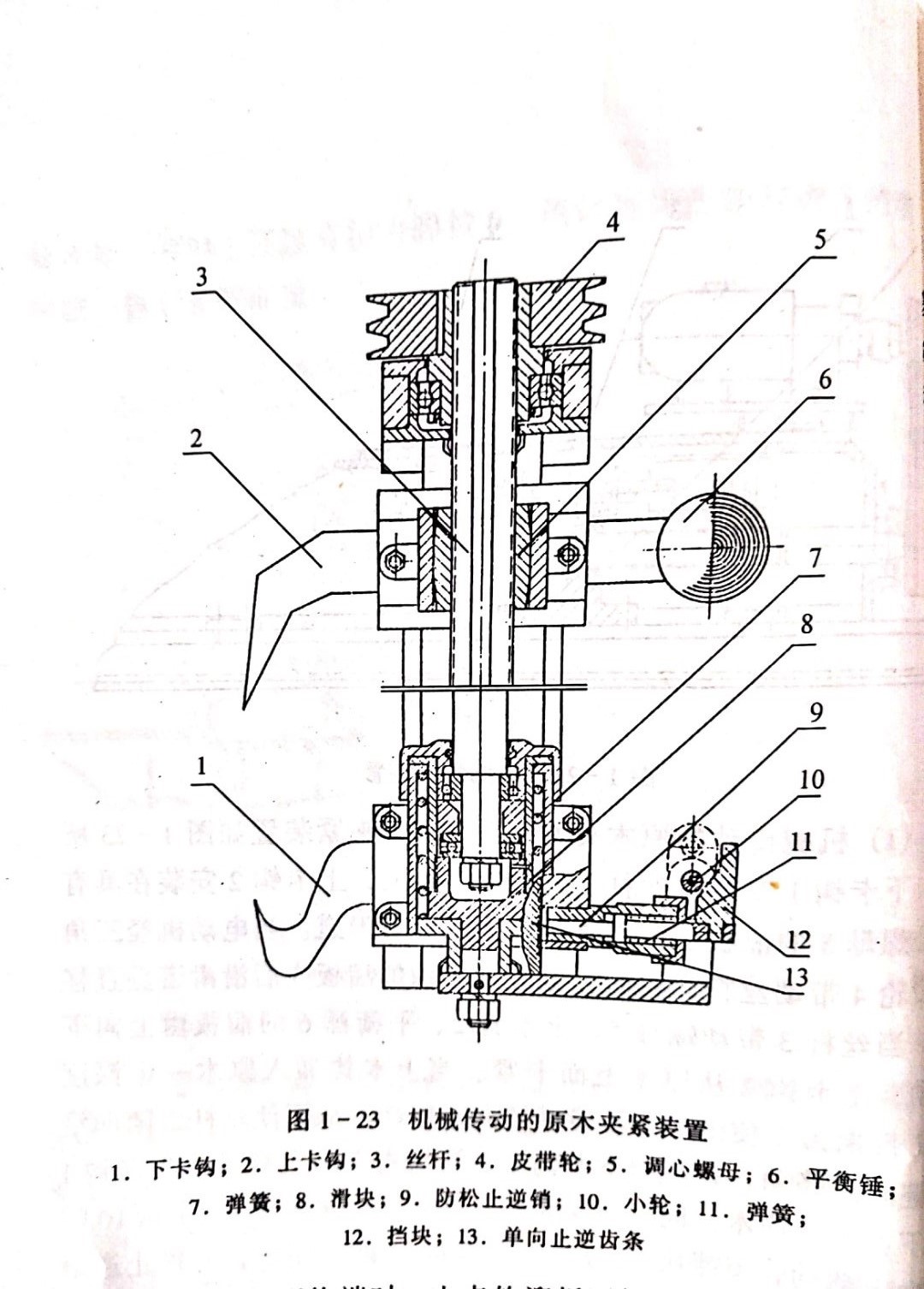

       (1) 机械传动的原木夹紧装置。这种夹紧装置如图1-23所示。下卡钩1安装在丝杆3下部的溜板上,上卡钩2安装在具有调心螺母5的溜板上。在立桩侧面固定有滑道。当电动机经三角皮带轮4带动丝杆旋转时,上、下卡钩的溜板先后沿滑道垂直移动。当丝杆3带动螺母5、上卡钩2、平衡锤6的溜板由上向下移动,上卡钩2从原木上面卡紧。当上卡钩插入原木一定深度时,反向力矩使螺母5不能继续向下移动,从而使丝杆3随即沿导键向上移动,并带动下卡钩1之溜板由下向上移动,下卡钩1从下面卡紧原木。同时滑块8向上移动,压缩弹簧7,小轮10随着向上移动,与挡块12分开。在弹簧11的作用下,防松止逆销9紧压在溜板侧面的单向止逆齿条13上,使下卡钩的夹紧力不能松退。当下卡钩卡入原木一定深度时,行程开关(或过电继电器)切断电动机电路,完成了对原木的夹紧。

       锯割完毕,需要将原木放松时,使电动机反向旋转,则下卡钩溜板由上向下移动,小轮10推动挡块12、弹簧11,使防松装置9和13分离,在弹簧7的作用下滑块8复原。当下卡钩溜板向下移动到达行程终端时,上卡钩溜板开始由下向上移动,完成了对原木的放松。
       (2)气压传动的原木夹紧装置。这种夹紧装置具有结构简单、卡钩动作迅速、夹紧原木可靠、维修方便等优点。但设备本身加工精度高,必须具备压缩空气源,故目前国内带锯机上应用的不太多。

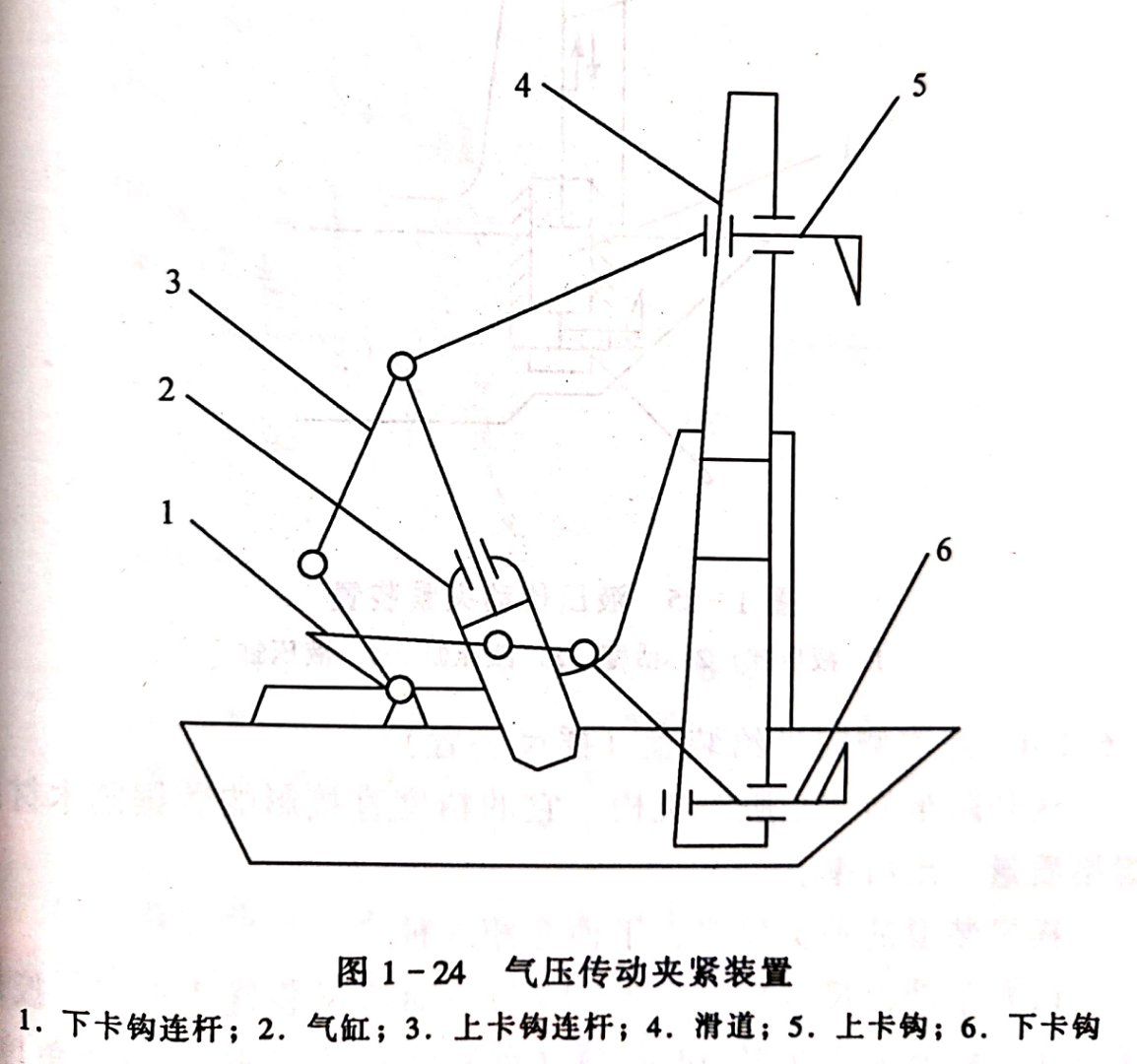

        图1-24为气压传动原木夹紧装置原理图。通过气缸2的活塞、活塞杆推动连杆3,连杆3上的铰链带动上卡钩5使其沿倾斜滑轮进行向上或向下移动,卡紧或松开原木。同时带动连杆1移动,使下卡钩6沿滑轮做上下运动,完成对原木的卡紧或松开。

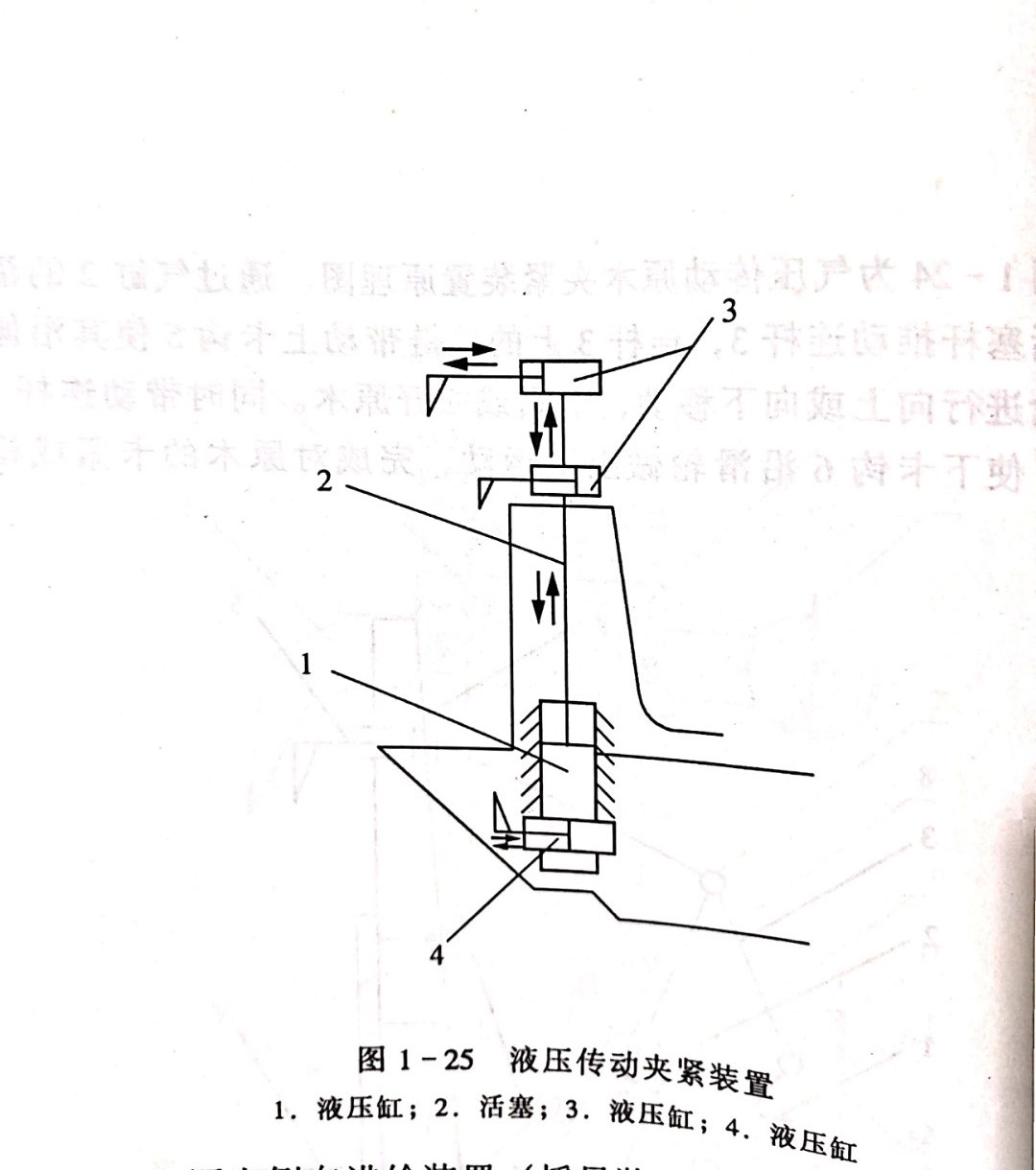

        (3)液压传动原木夹紧装置。图1-25为这种原木夹紧装置原理图。液压缸1的活塞2推动液压缸3向上或向下移动,完成夹紧原木动作。卡钩的伸出量通过液压缸3实现。
       它具有结构紧凑、工作稳定可靠、噪音小、操作方便、自动化程度高的特点。但它的组成的各构件加工精度要求高,对环境要求严格。
