这是跑车的“心脏”机构。它的精度直接影响着锯割木材的规格质量、出材率。
       摇尺装置的种类较多，下面介绍4种。
       (1)手动摇尺装置。图1-26为手动摇尺装置原理图。扳动手把1，两个扇形齿轮14向顺(反)时针方向转过一个角度经惰轮12，使扇形齿轮11的棘爪13进行反(顺)时针方向摆动，并使棘轮8进行反(顺)时针方向转动。通过轴9、齿轮7齿条5，使车桩3移动，达到原木侧向进给的目的。当向相反方向扳动手把1时，则右侧棘爪13起作用，并使车桩向同一方向运动。所以，只要不断地前后扳动手把1车桩就可进行连续的进给。锯割完毕后，转动手把2，提起棘爪，在弹簧6的作用下车桩迅速退回。借助制动器10可适当地减缓车桩退回速度。        (2)带自整角机摇尺装置。它由安装在跑车车桩上的自整角机发送装置和安装在操作台内的自整角机接收装置所组成。

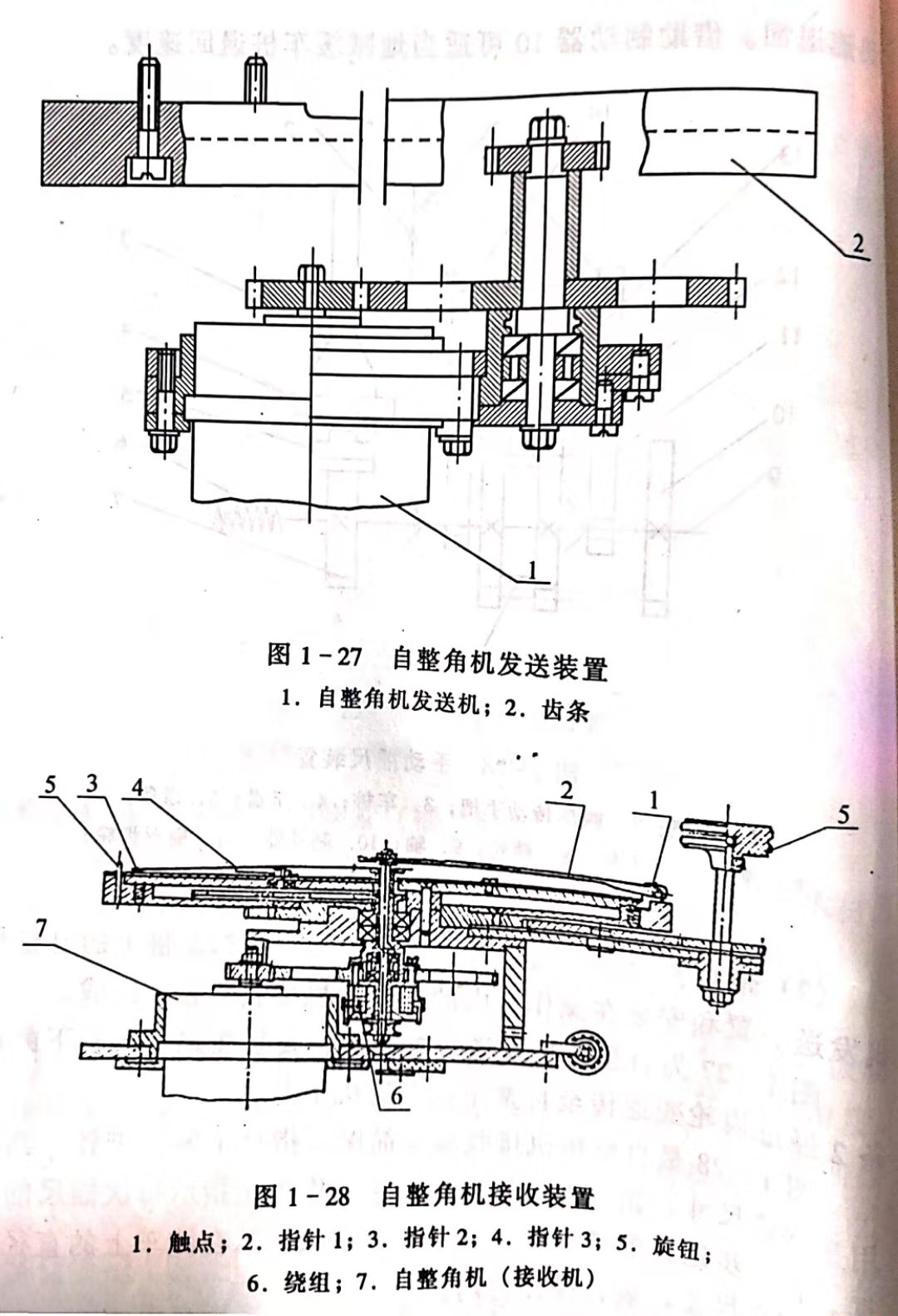

       图1-27为自整角机发送装置简图。安装在跑车车桩下的条2经过齿轮变速传至自整角机发送机1上。
       图1-28是自整角机接收装置简图。指针1为步进针，其作用是预选尺寸；指针2为积累针，它的作用是指示每次播尺的数据，校对步进针的准确度；指针3是用来指示在跑车上的直径数值和剩余尺寸，装在操作台内。        预选尺寸时，首先拨动带有刻度的刻度盘(安装在操作台上)预选所需步进量，使步进针1对准刻度盘的某一数值，然后按下步进电钮并松开手后，跑车上立桩侧向移动电动机驱动各立桩一起侧向进给，同时带动跑车上的自整角机发送机旋转，操作台里的自整角机接收机亦随之同步旋转。与此同时，电磁离合器吸合时，步进针1也随接收机7旋转。当转到碰到定触点时为止，电磁离合器释放，立桩停止运动，步进针在重锤作用下回归原位，这样，第一次步进动作完成，第二次步进仍按上述运动进行。在如图1-29所示情况下，摇尺量预选值为60时制材应考虑锯路影响，按一次摇尺按钮松手后，携有金属片的指针a与累计指针同时顺时针转，a转至刻度60后自动复零位。这时累计指针所指的值即为锯割原木厚度的剩余值。
       这种摇尺装置可以精确地控制加工板方材的厚度，并广泛应用于带锯机上。
