带锯机打齿装置

文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-03-09 11:42:15
[导读]:(3)光电控制数字显示摇尺装置。这种摇尺装置由3个主要部分组成: ①光电转换装置,由光电管、光束、光码盘等组成 ②电动机驱动装置,包括电动机正反转系统和刹车控制系统。 ③控制线路
       (3)光电控制数字显示摇尺装置。这种摇尺装置由3个主要部分组成:
       ①光电转换装置,由光电管、光束、光码盘等组成
       ②电动机驱动装置,包括电动机正反转系统和刹车控制系统。
       ③控制线路,由形成的脉冲信号整形的电路、计数电路、译码电路、显示电路、校正电路等组成。

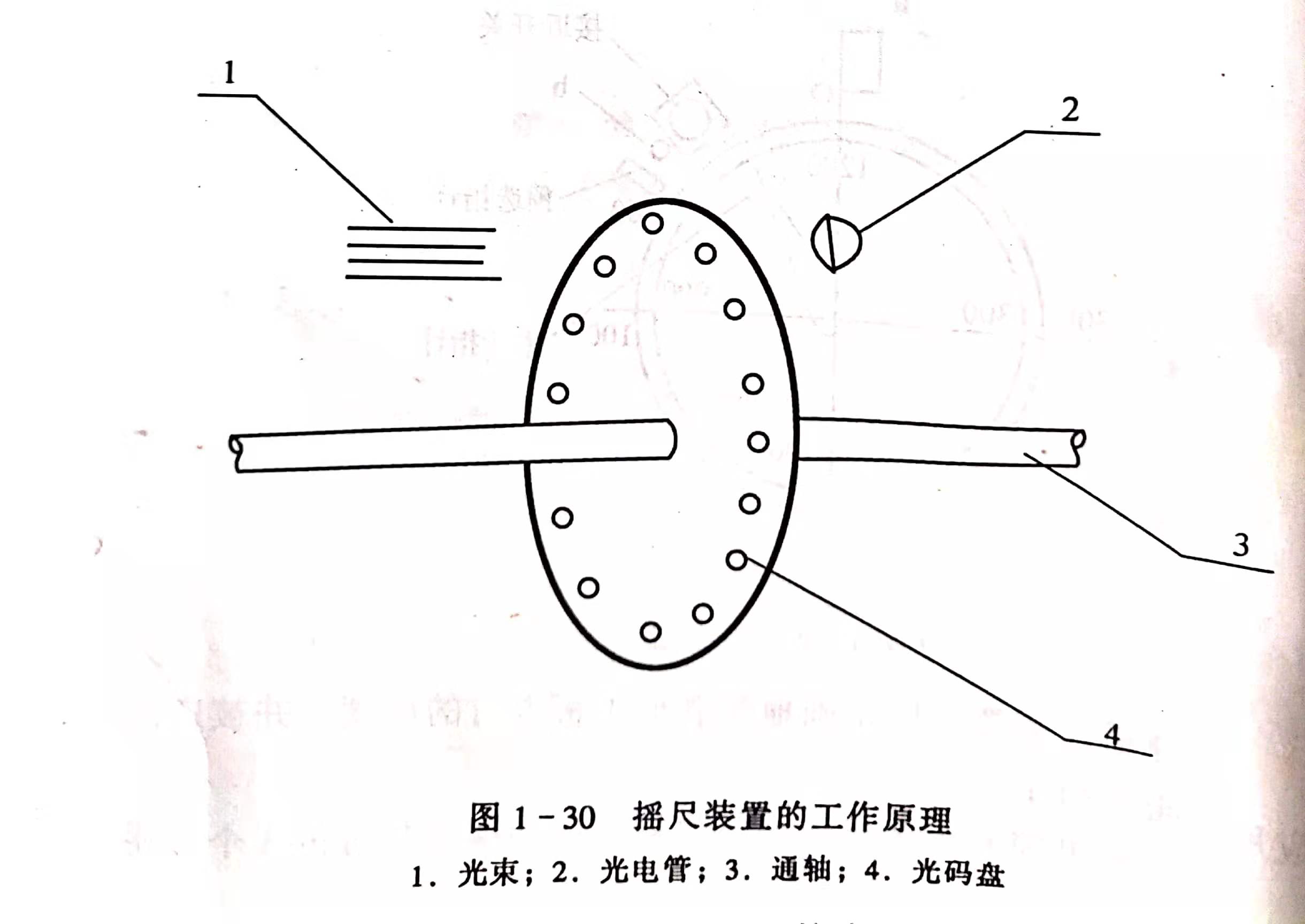

      这种摇尺装置的工作原理如图1-30所示。在光码盘4的侧为光束1,另一侧是与光束相对应的光电管2。车桩侧向进给移动经齿条传动至通轴3上,使通轴旋转,从而带动通轴上的光码盘一起旋转。因此,当光束1射到光码盘的钻孔区时,光电管2接受到断断续续的光束,并输出脉冲电流,经放大后输入计数器,经译码器电路显示出进给尺寸。当计数器数码与摇尺预选尺码相符时,译码器发出脉冲电流触发摇尺控制电子开关使电动机断电、刹车。

      这种摇尺装置的缺点是累积误差较大,对工作环境要求高。

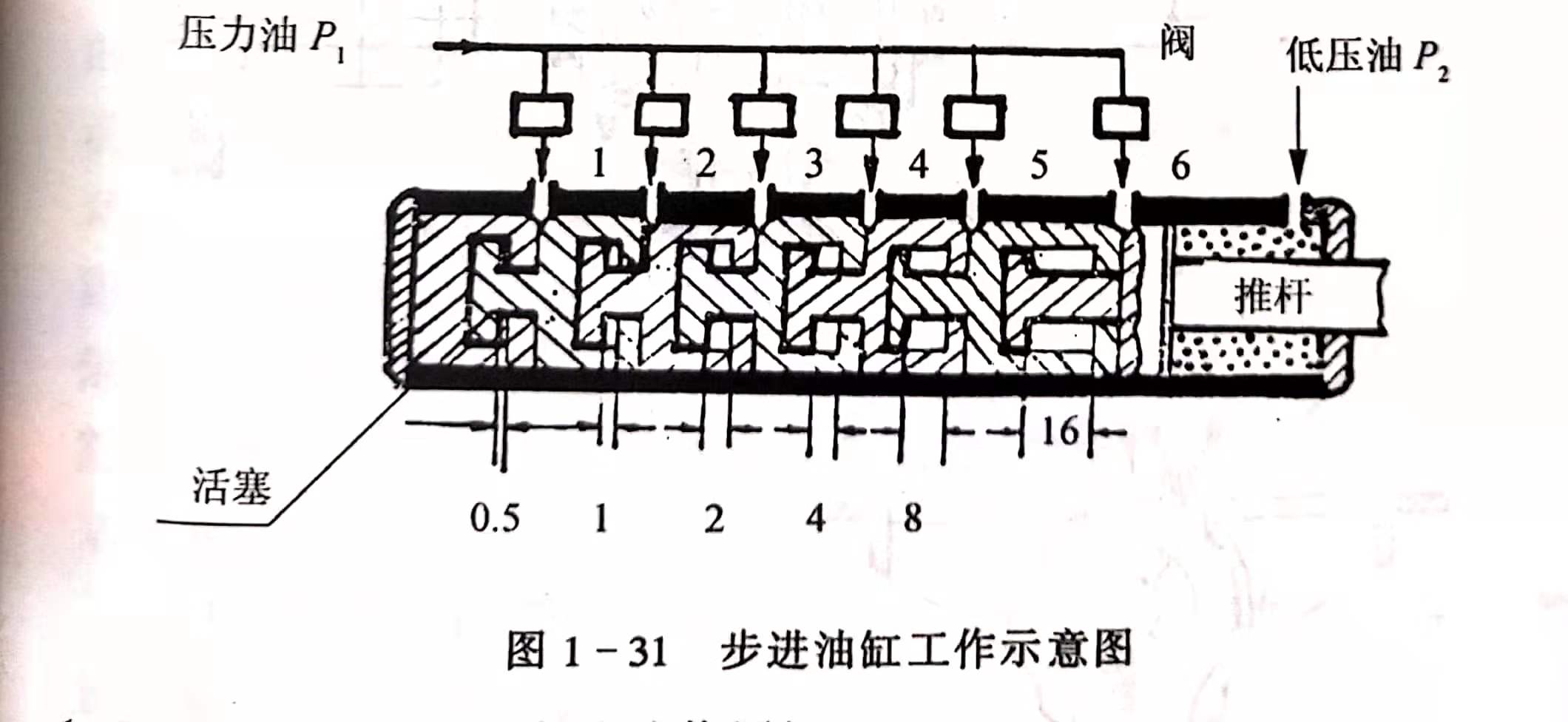

      ④液压传动摇尺装置。近年来一些特殊油压机构被用在摇尺上,以便减小摇尺误差。图1-31步进油缸就是其中的一种,它由几个头尾套合着的活塞组成,每个活塞的相对位移量为0.5~16mm。关闭阀门时,各油孔均无高压油通入。此时从右端进油孔通进低压油,产生P2压力,各活塞被推向左端,工作台处于起始装置。当向阀门1通油时,在压力油作用下活塞1向右移动0.5mm,活塞1前面的各活塞及推杆也被推向右移动0.5m。当向阀门2通油时,活塞2向右移动1m,活塞2前面的活塞及推杆也被推向右移动1mm。同理,各活塞可依次类推。
       各阀门也按一定的组合同时进油,从而得到更多的不同尺寸的位移量。
