跑车纵向传动行走装置
该装置用于使跑车沿导轨实现纵向进给和快速返回。

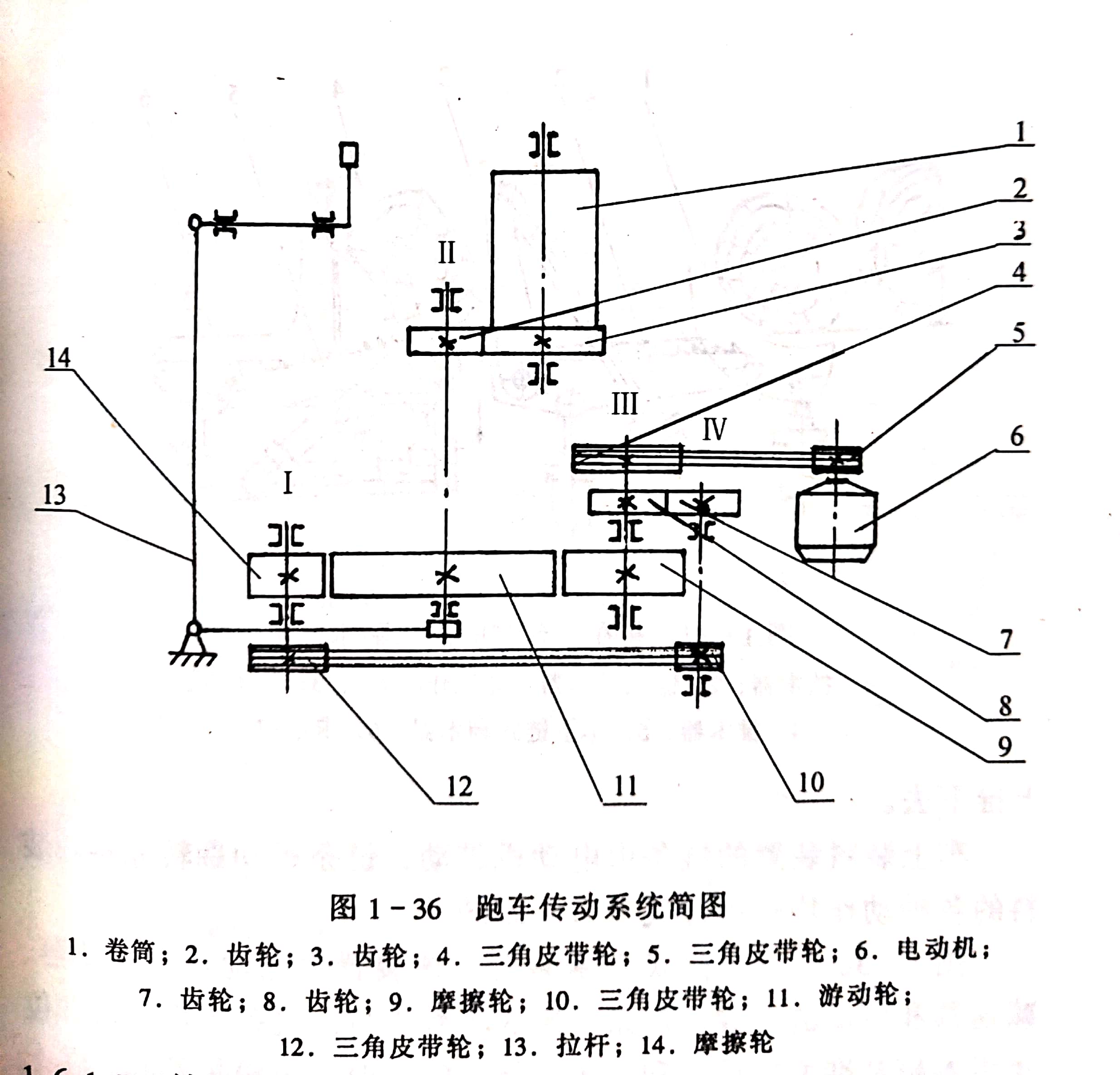

(1)牵引电动机装在跑车下的传动装置。跑车传动系统简图如图1-36所示。电动机6和皮带轮5带动轴Ⅲ、皮带轮4、齿轮8、摩擦轮9转动。齿轮8经过齿轮7使轴Ⅳ、皮带轮10向相反方向转动。通过三角皮带传动,使皮带轮12、摩擦轮14、轴I也向相反方向转动。当需要瑞福祥带锯机跑车前进时,将手柄13置于前进位置,使游动轮11与摩擦轮14接触,通过轴2、齿轮2和3使卷筒1转动,通过钢丝绳带动跑车前进。当锯割完毕需要跑车返回时,将手柄拉杆13置于跑车退回位置,使游动轮11与摩擦轮9接触,通过轴Ⅱ、齿轮2和3使卷筒向相反方向转动,带动跑车快速返回。
(2)牵引电动机装在跑车上的传动装置。这种传动装置与前边介绍的那种大致相同。不同处在于电动机是安装在跑车上,工人站在跑车上操纵,跑车变换方向及速度是通过脚踏板来实现的。
此外还有液压传动装置、直流电动机驱动的传动装置等。
该装置用于使跑车沿导轨实现纵向进给和快速返回。
(1)牵引电动机装在跑车下的传动装置。跑车传动系统简图如图1-36所示。电动机6和皮带轮5带动轴Ⅲ、皮带轮4、齿轮8、摩擦轮9转动。齿轮8经过齿轮7使轴Ⅳ、皮带轮10向相反方向转动。通过三角皮带传动,使皮带轮12、摩擦轮14、轴I也向相反方向转动。当需要瑞福祥带锯机跑车前进时,将手柄13置于前进位置,使游动轮11与摩擦轮14接触,通过轴2、齿轮2和3使卷筒1转动,通过钢丝绳带动跑车前进。当锯割完毕需要跑车返回时,将手柄拉杆13置于跑车退回位置,使游动轮11与摩擦轮9接触,通过轴Ⅱ、齿轮2和3使卷筒向相反方向转动,带动跑车快速返回。
(2)牵引电动机装在跑车上的传动装置。这种传动装置与前边介绍的那种大致相同。不同处在于电动机是安装在跑车上,工人站在跑车上操纵,跑车变换方向及速度是通过脚踏板来实现的。
此外还有液压传动装置、直流电动机驱动的传动装置等。
