木工带锯机地脚螺栓、垫板和二次灌浆
文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-03-25 10:53:02
[导读]:地脚螺栓 (1)在安设预留地脚螺栓时,应注意地脚螺栓与混凝土接触的部位不得有油脂和污垢,地脚螺栓底端不得碰预留地脚螺栓孔的孔底,与孔底壁的距离应大于15mm,拧紧地脚螺栓应在预留地
地脚螺栓
(1)在安设预留地脚螺栓时,应注意地脚螺栓与混凝土接触的部位不得有油脂和污垢,地脚螺栓底端不得碰预留地脚螺栓孔的孔底,与孔底壁的距离应大于15mm,拧紧地脚螺栓应在预留地脚螺栓孔的二次灌浆混凝土达到设备基础混凝土设计的强度后进行。
(2)地脚螺栓的紧固。设备底座下用于找平的调整器上的调整螺钉,在地脚螺栓紧固前应予回松。地脚螺栓紧固后调整螺钌不应受力。地脚螺栓紧固后,螺母与垫圈、设备底座的接触应良好;螺栓应露出螺母露出长度宜为1.5---5倍螺距。
用固定的地脚螺栓将设备固定在基础上。固定地脚螺栓有3种方法(见图2-14),全部埋入;在瑞福祥带锯机螺栓上部预留调整孔;在础上预留螺栓孔。在安装设备时,放入地脚螺栓再进行二次浇注,机床的安装大多采用此方法。

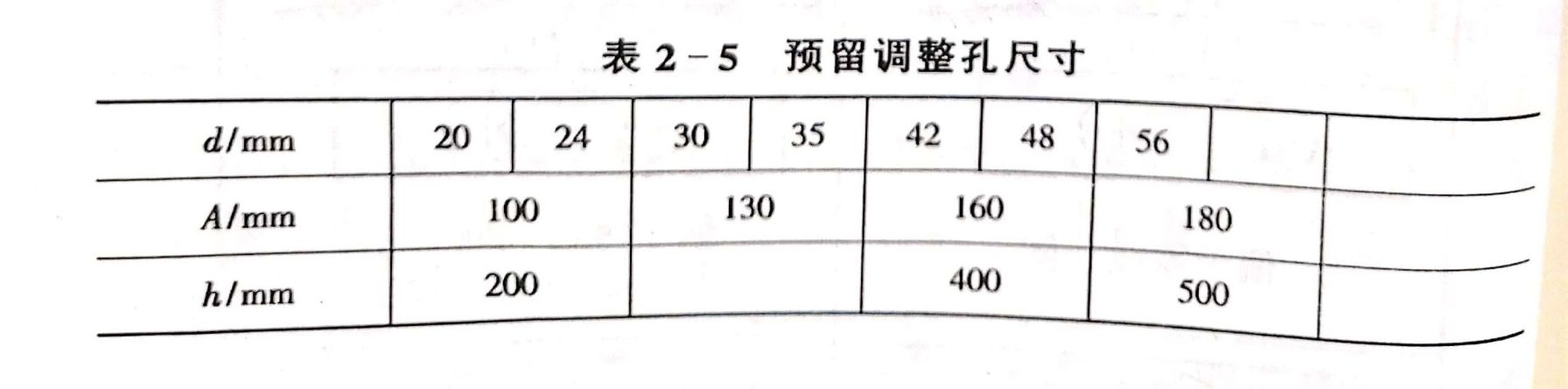

在螺栓上部预留调整孔的尺寸如表2—5。
垫板
(1)设备的水平精度用设备底座和基础之间的垫板组来调整。常用的垫板有:平垫板、斜垫板和调整器。
斜垫板的材料可采用普通炭素钢,平垫板的材料可采用普通炭素钢或铸铁。

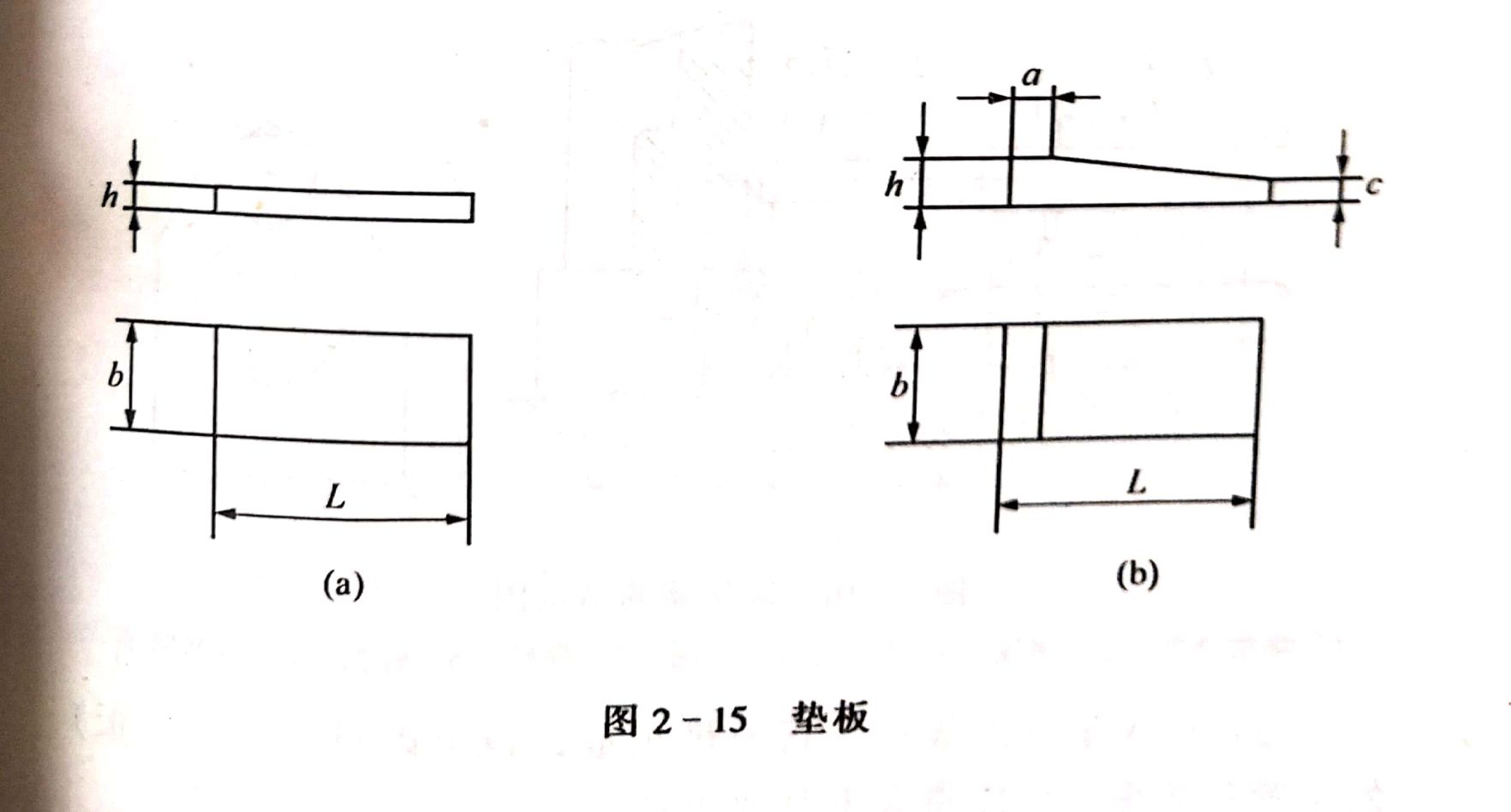

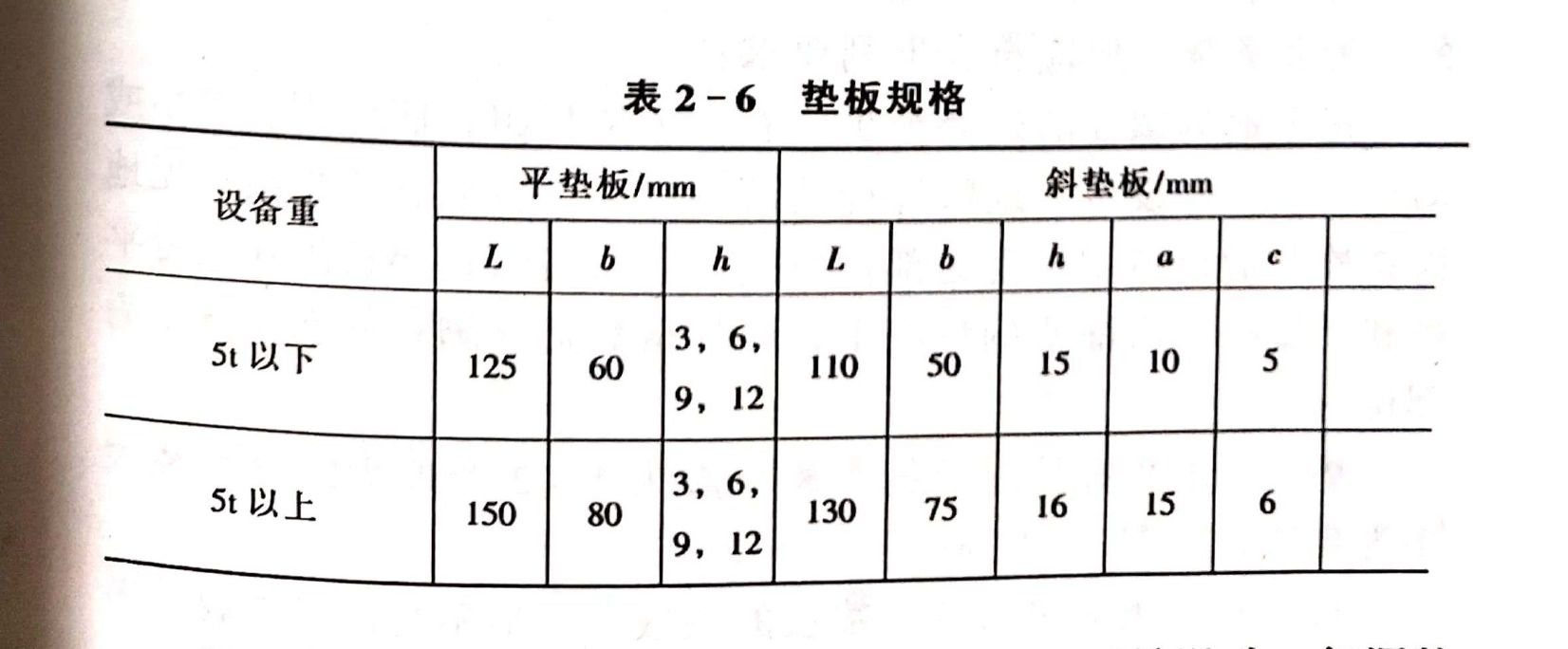

斜垫板和平垫板的形状如图2-15所示,其规格列入表2-6
![](/uploads/allimg/190325/1-1Z325104643455.jpg)
平垫板的优缺点:与设备底面接触广阔,不易滑动,但调整费用略高,且不能收回。用以h为3,6,9,12mm的4块垫数组成一组,以利找平时调整用。
斜垫板弥补了平垫板的缺点,成为设备安装中最常用的找平工具。

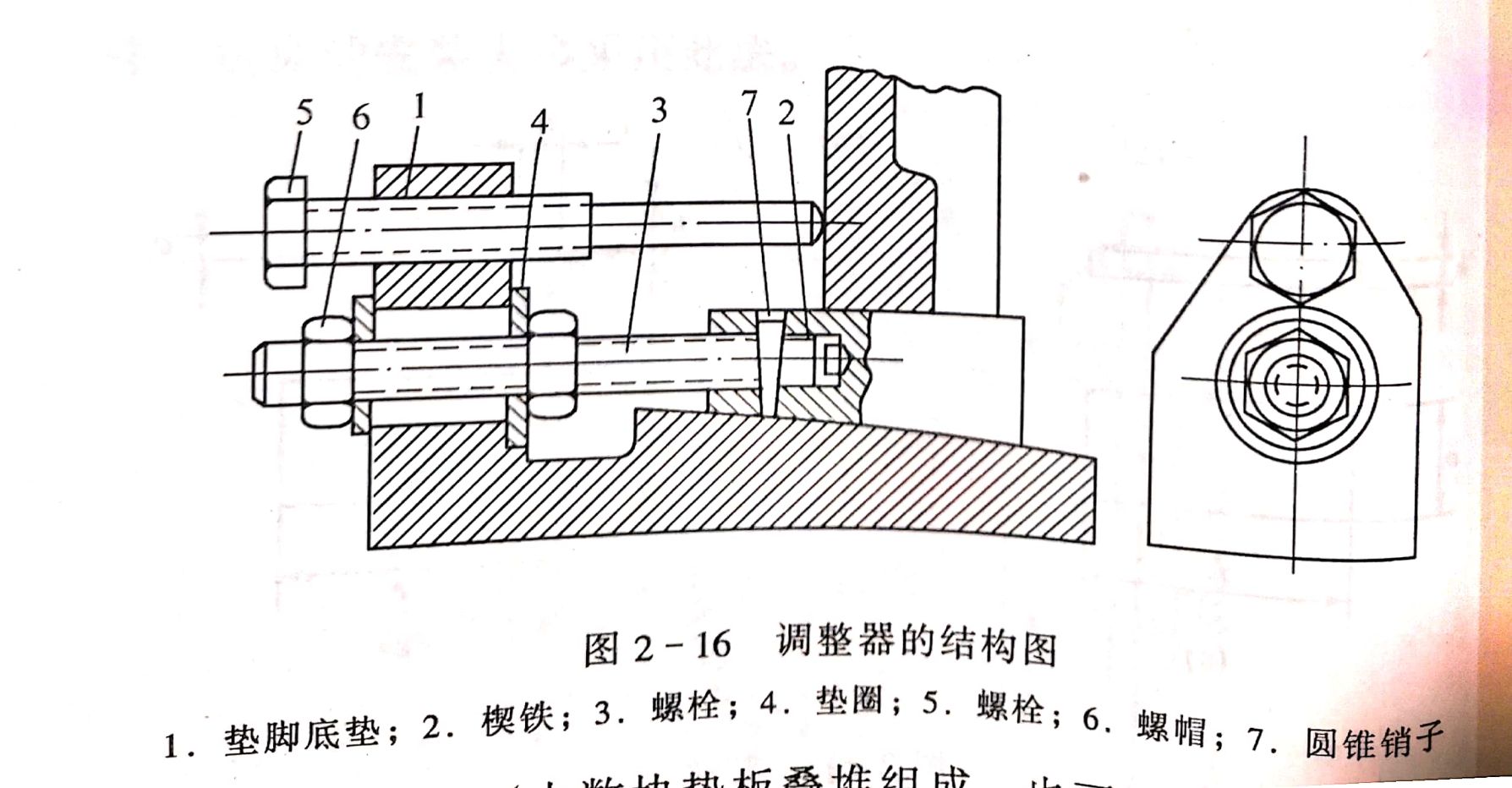

调整器的结构图如图2-16所示。它是利用两个斜面相对移动来调整水平的,使用方便,调整时只需拧动螺栓就可以。为了设备使用以后的调整方便,一般都留在设备的下面而不取出来。
(2)垫板组(由数块垫板叠堆组成,也可以只是一块垫板的位置和数量一般应符合下列要求:
每个地脚螺栓的近旁至少应有一个垫板组;底座刚度较小或动负荷较大的设备,地脚螺栓的两侧近旁均应放置垫板组;无地脚螺栓处的设备主要受力部位也应放置垫板组;垫板组在放置平稳和不影响二次灌浆的情况下,应尽量靠近地脚螺栓和主要受力部位。

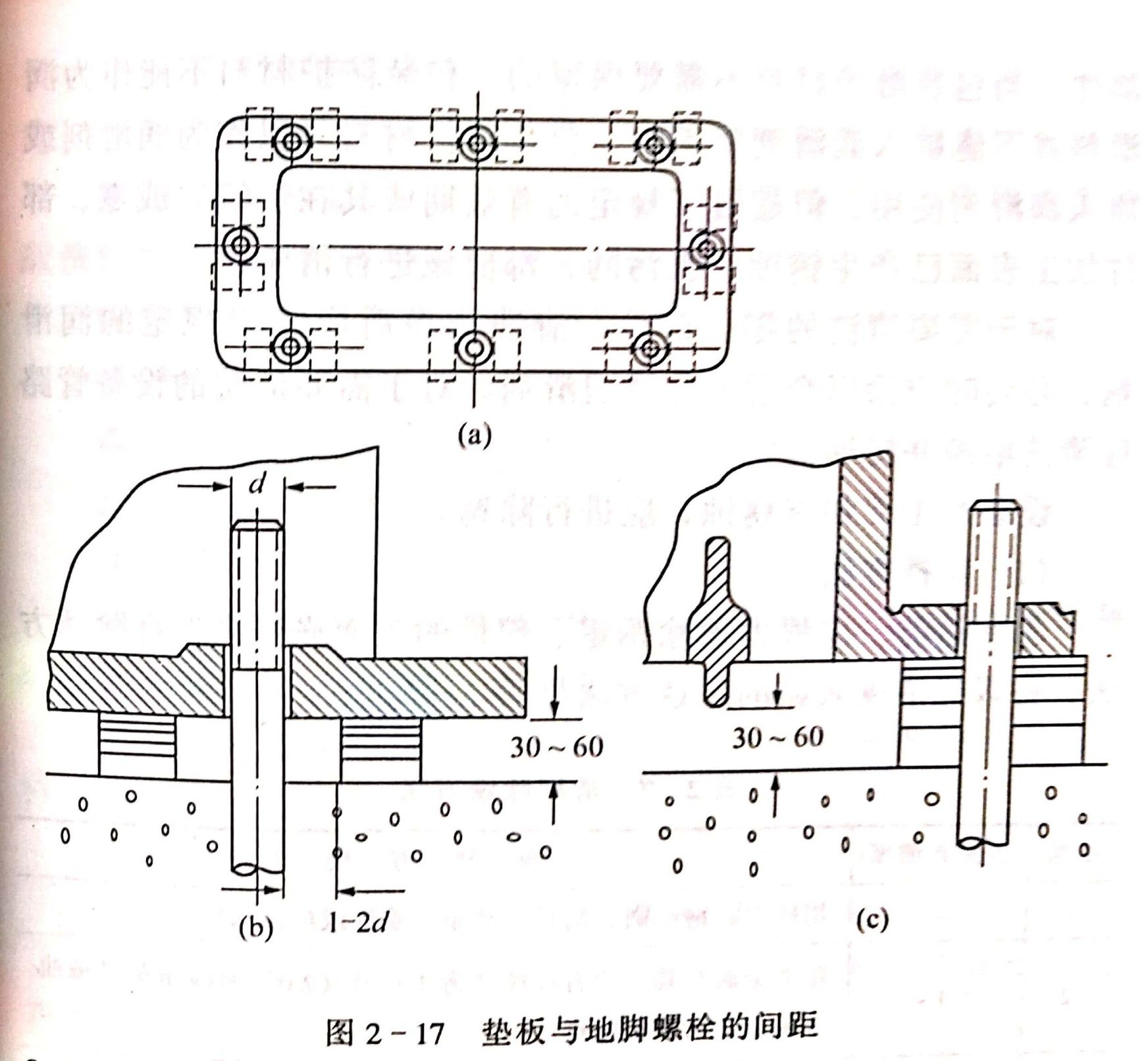

垫板与地脚螺栓之间的距离一般为1~2个地脚螺栓直径大小为合适,如图2-17所示。
每一垫板组应尽量减少垫板的块数,一般不易超过5块。平垫板中最厚的垫板应放在下面,最薄的垫板应放在中间。
设备找平找正后,每一垫板应达到:每一垫板组应放置整齐,每对斜垫板的重叠面积应大于垫板面积的2/3;垫板组伸A设备底座底面的深度应超过地脚螺栓;平垫板组应露出设备底座外缘10~30mm,斜垫板组应露出设备底座外缘10~50mm垫板组均应被压紧;钢垫板组的各垫板应相互点焊牢固。
在设备找平找正,均匀地拧紧地脚螺栓后,便可进行二次灌浆。
二次灌浆
预留地脚螺栓孔、设备底座与基础之间的二次灌浆应符合国家标准的规定瑞福祥带锯机。在灌浆时不得使地脚螺栓歪斜和影响设备的安装精度。设备底座与基础之间二次灌浆层的厚度应符合设计的规定,如无规定,宜为50~120mm,但不得小于25~30mm。
(1)在安设预留地脚螺栓时,应注意地脚螺栓与混凝土接触的部位不得有油脂和污垢,地脚螺栓底端不得碰预留地脚螺栓孔的孔底,与孔底壁的距离应大于15mm,拧紧地脚螺栓应在预留地脚螺栓孔的二次灌浆混凝土达到设备基础混凝土设计的强度后进行。
(2)地脚螺栓的紧固。设备底座下用于找平的调整器上的调整螺钉,在地脚螺栓紧固前应予回松。地脚螺栓紧固后调整螺钌不应受力。地脚螺栓紧固后,螺母与垫圈、设备底座的接触应良好;螺栓应露出螺母露出长度宜为1.5---5倍螺距。
用固定的地脚螺栓将设备固定在基础上。固定地脚螺栓有3种方法(见图2-14),全部埋入;在瑞福祥带锯机螺栓上部预留调整孔;在础上预留螺栓孔。在安装设备时,放入地脚螺栓再进行二次浇注,机床的安装大多采用此方法。
在螺栓上部预留调整孔的尺寸如表2—5。
![](/uploads/allimg/190325/1-1Z3251044395A.jpg)
(1)设备的水平精度用设备底座和基础之间的垫板组来调整。常用的垫板有:平垫板、斜垫板和调整器。
斜垫板的材料可采用普通炭素钢,平垫板的材料可采用普通炭素钢或铸铁。
斜垫板和平垫板的形状如图2-15所示,其规格列入表2-6
![](/uploads/allimg/190325/1-1Z325104643455.jpg)
![](/uploads/allimg/190325/1-1Z325104I43W.jpg)
斜垫板弥补了平垫板的缺点,成为设备安装中最常用的找平工具。
调整器的结构图如图2-16所示。它是利用两个斜面相对移动来调整水平的,使用方便,调整时只需拧动螺栓就可以。为了设备使用以后的调整方便,一般都留在设备的下面而不取出来。
![](/uploads/allimg/190325/1-1Z325105130Q1.jpg)
每个地脚螺栓的近旁至少应有一个垫板组;底座刚度较小或动负荷较大的设备,地脚螺栓的两侧近旁均应放置垫板组;无地脚螺栓处的设备主要受力部位也应放置垫板组;垫板组在放置平稳和不影响二次灌浆的情况下,应尽量靠近地脚螺栓和主要受力部位。
垫板与地脚螺栓之间的距离一般为1~2个地脚螺栓直径大小为合适,如图2-17所示。
![](/uploads/allimg/190325/1-1Z325105231945.jpg)
设备找平找正后,每一垫板应达到:每一垫板组应放置整齐,每对斜垫板的重叠面积应大于垫板面积的2/3;垫板组伸A设备底座底面的深度应超过地脚螺栓;平垫板组应露出设备底座外缘10~30mm,斜垫板组应露出设备底座外缘10~50mm垫板组均应被压紧;钢垫板组的各垫板应相互点焊牢固。
在设备找平找正,均匀地拧紧地脚螺栓后,便可进行二次灌浆。
二次灌浆
预留地脚螺栓孔、设备底座与基础之间的二次灌浆应符合国家标准的规定瑞福祥带锯机。在灌浆时不得使地脚螺栓歪斜和影响设备的安装精度。设备底座与基础之间二次灌浆层的厚度应符合设计的规定,如无规定,宜为50~120mm,但不得小于25~30mm。
