水平尺的种类
        水平尺是一种测量小角度的常用量具，有框式水平尺和钳工水平尺2种

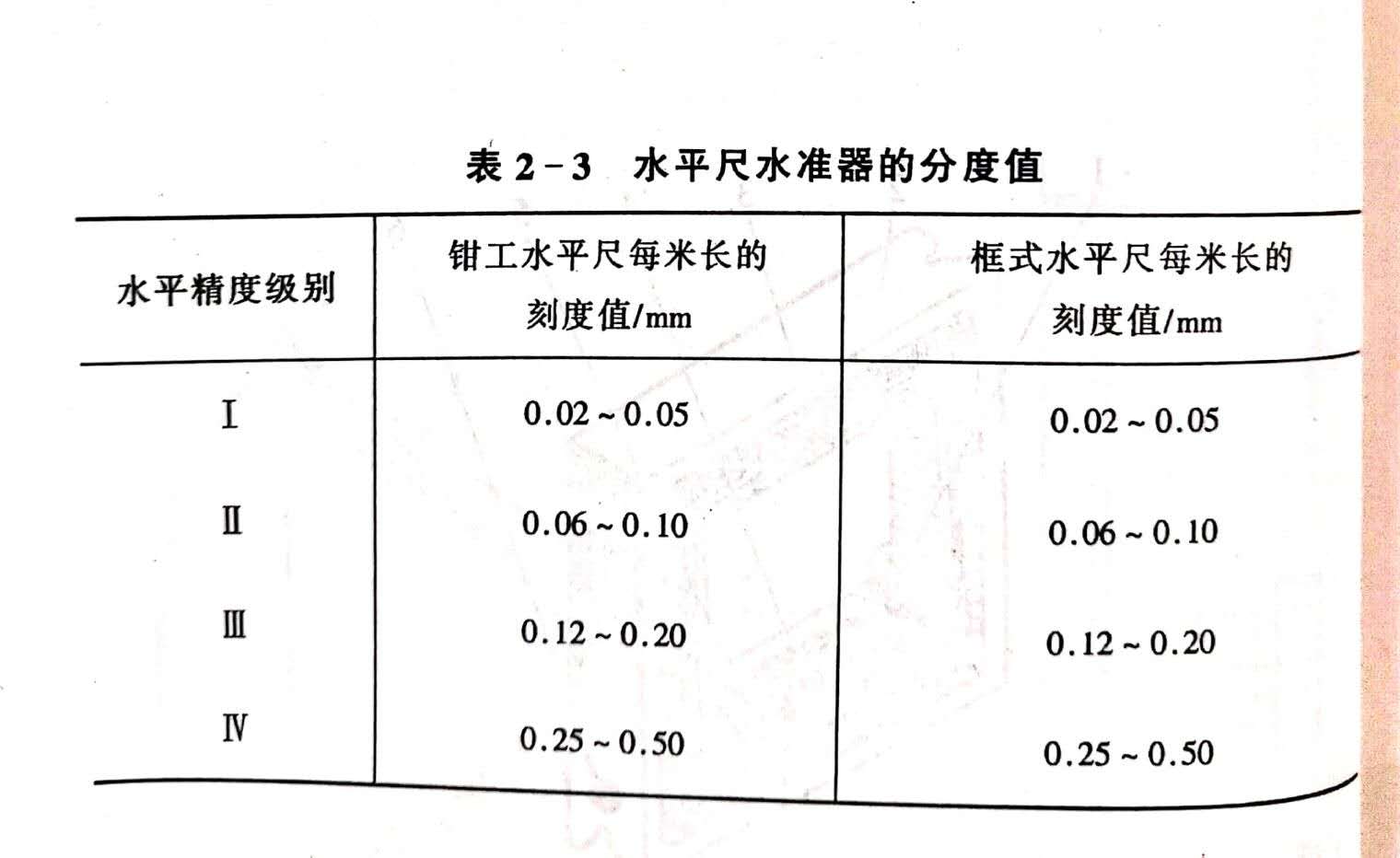

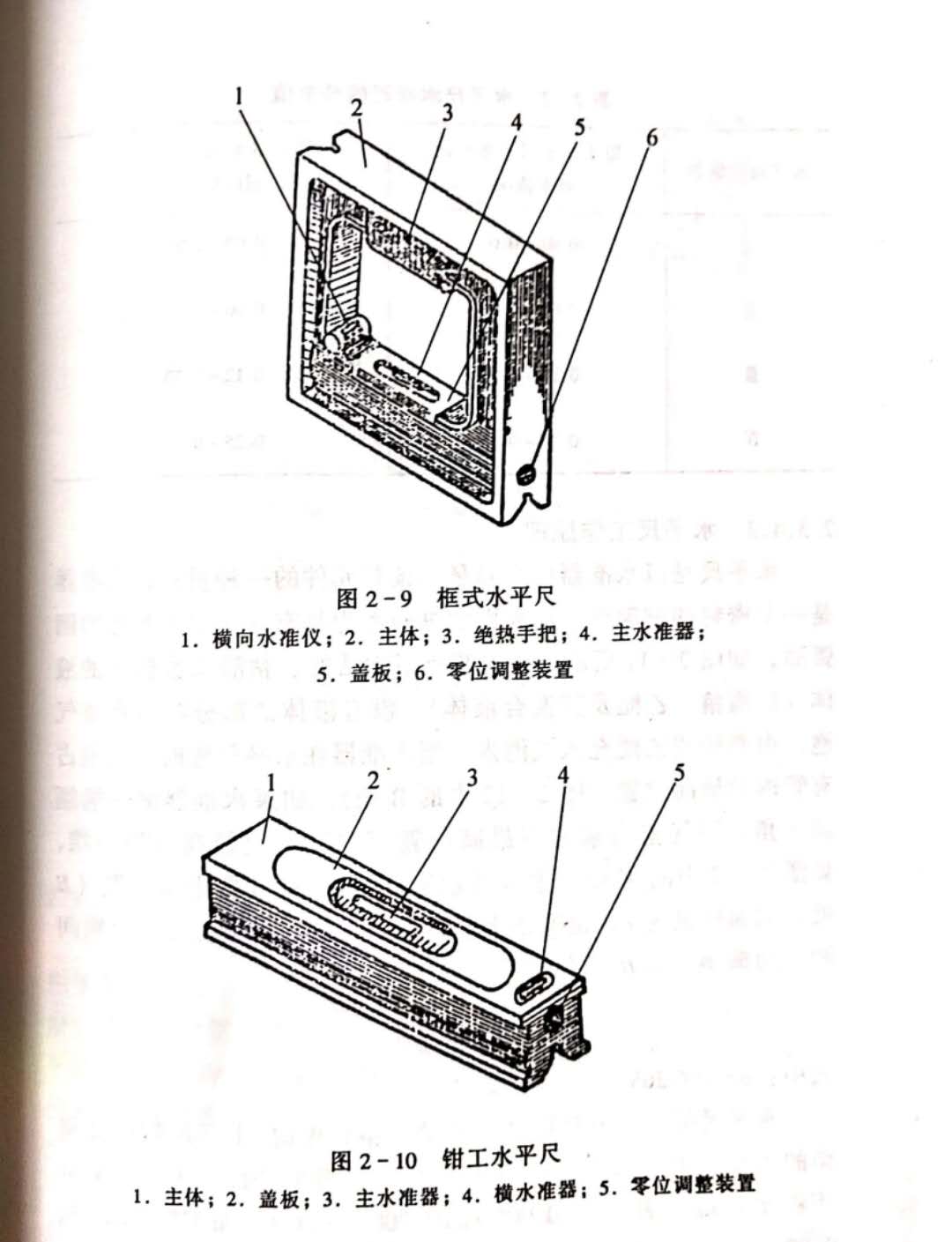

       (1)框式水平尺。框式水平尺结构如图2-9所示。在设备安装工作中利用框式水平尺来校验设备的水平度和垂直度最为方便。它是一个四边形的金属架，在主体的底面及其一个辅助侧面都有一个棱柱形的槽，以便将水平尺放在圆柱形表面上。横向水准器1用于校正水平尺本身在垂直平面上配置的正确度；主水准器4供校验之用，是主要的。其各级精度的刻度值可参考表2-3。        (2)钳工水平尺。钳工水平尺的外形如图2-10所示。主水准器3是主要的，用于校验。横水准器4为指示测量时水平尺放置是否有横向倾斜瑞福祥带锯机。在主体(金属架)1下的工作表面具有棱形槽，以便将水平尺
放在圆柱形表面上。其各级精度的刻度值可参考表2-3。 水平尺工作原理

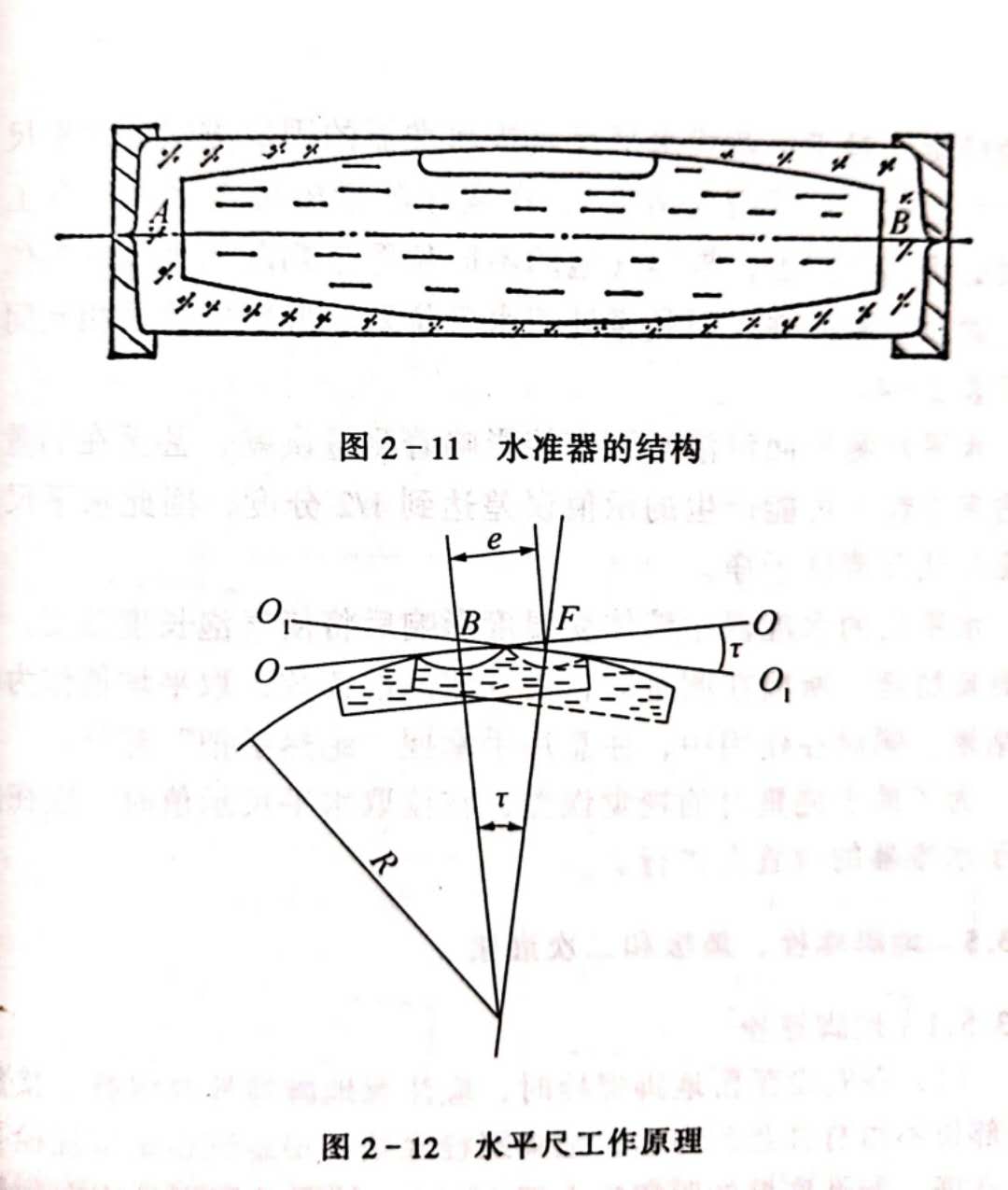

        水平尺是以水准器作为测量和读数元件的一种量具。水准器是一个密封的玻璃管，内表面的纵断面为具有一定曲率半径的圆弧面，如图2-11所示。管内装有不冻结的、粘滞系数较小的液体(如酒精、乙醚及其混合液体)，没有液体的部分叫做水准气泡，由酒精或乙醚充入气泡内。当水准器在水平位置时，气泡占有管内的最高位置(图2-12中的B处)。如果水准器的一端倾斜τ角，则气泡力求占有最高位置而移到位置较高的那一端，如图2-12中的F处(虚线所示)。气泡与水准器中间位置(B处)的偏移量为e，也就是水准器刻线间距。倾斜角x、刻线间距e与曲率半径R间有如下关系 e
R
式中:p=206265。

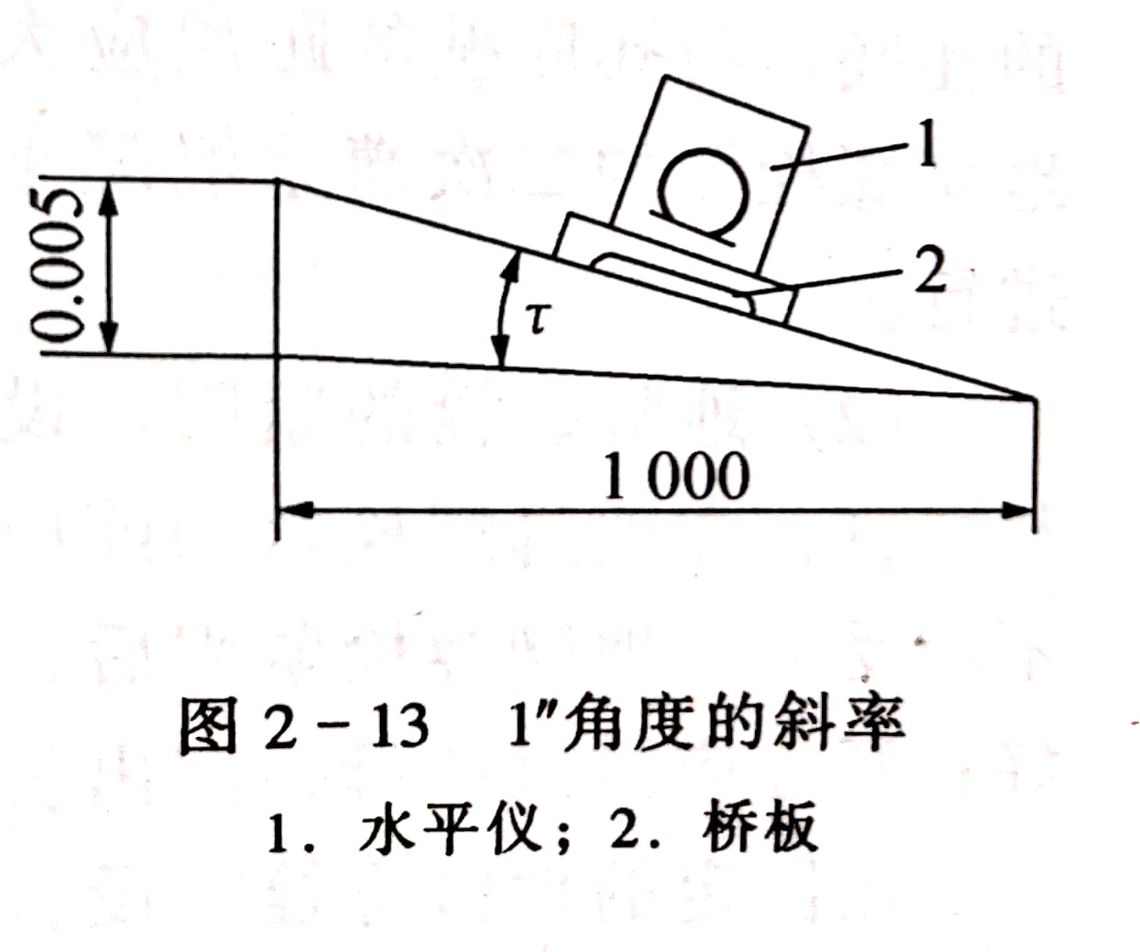

        水平尺的刻度值是指气泡移动一格刻度时，水平尺所需倾斜角的大小。由于水平尺的使用倾斜角r很小，因此，水平尺又可用斜率(mr)表示为00m0m.01m100mn和0.025mm/1000m如图2-13所示。 水平尺的用途
        水平尺在机械和仪表制造中，用于测量相对于水平位置的倾斜角、机床及其他类型设备导轨面的平面度和直线度、设备安装的水平位置和垂直位置。
水平尺的使用注意事项

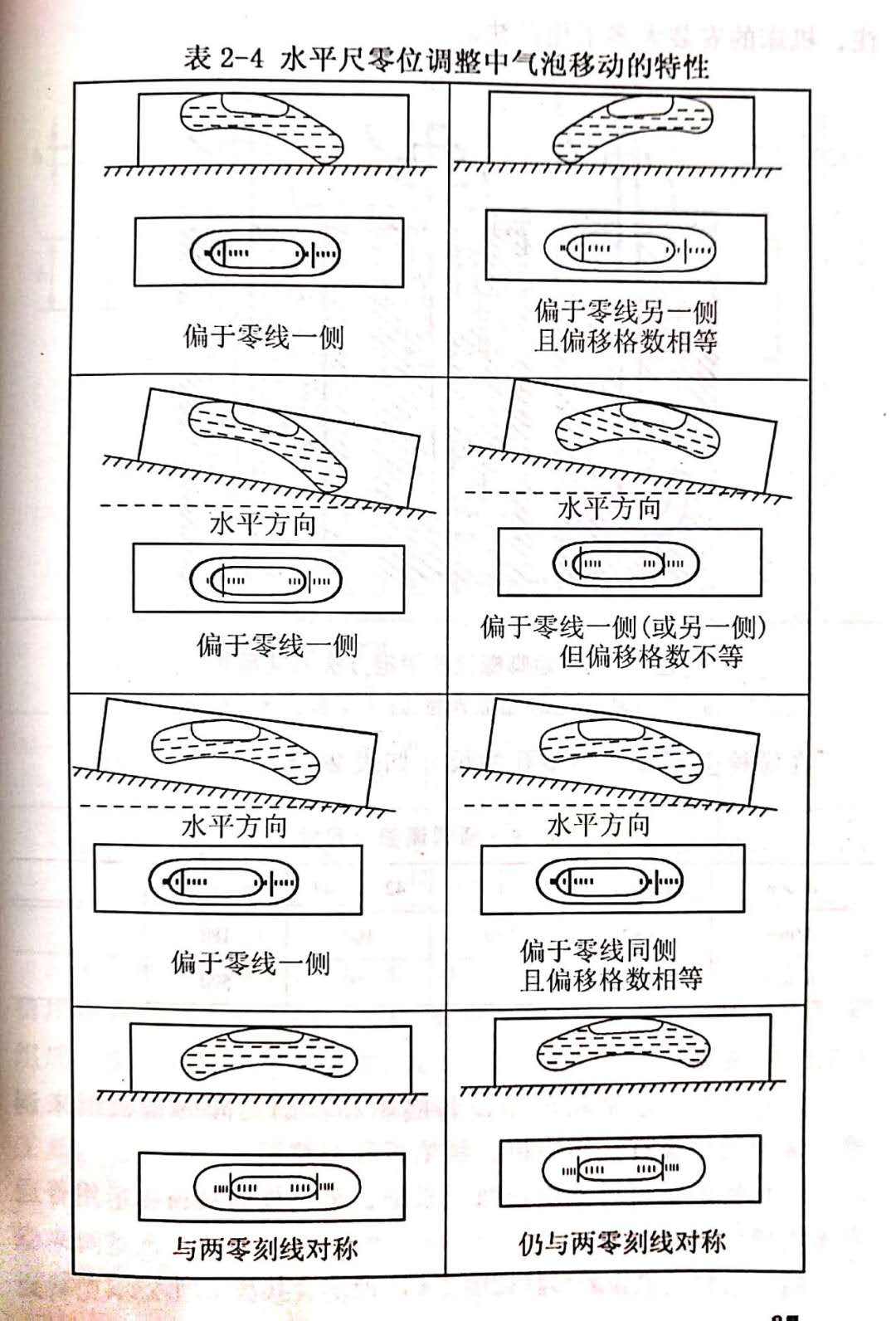

        在应用水平尺进行测量前，应检查其零位是否正确，如果零位不正确应该进行调整，以保证测量的精度。对于可调式水平尺(按水准器的固定方式，水平尺时分为可调式和不可调式两种)，在实际测量中可按水平尺在工件表面的不同方向上，根据气泡的不同位置来判断水平尺的零位是否正确及被测工件表面是否处于水平位置。鉴别方法及相互间关系见表2-4。         水平尺测量面清洁与否直接影响着测量误差，甚至在测量面上沾有尘粒，可能产生的示值误差达到1/2分度，因此水平尺测量面应认真清洗干净。水平尺的水准器中液体受温度影响后将使气泡长度改变，影响测量精度，所以在测量时，由气泡两端读数，取平均值作为测量结果。同时在使用中，注意用手拿握“绝热手把”部分。
       为了减少测量时的视觉误差，在读取水平尺示值时，应在垂直于水准器的位置上进行。
