带锯机打尺 测定摇尺值 检查摇尺机构精度
文章出处:未知 人气:发表时间:2019-06-03 09:32:46
[导读]:测定摇尺值的前提条件是跑车不开动(消除车摆和跑车轨道 的影响)和跑车上不放置原木(消除原木重量而引起车桩移动惯 性的影响)。 测定时将操纵台上的进尺值固定,然后测定每次进尺时车桩
测定摇尺值的前提条件是跑车不开动(消除车摆和跑车轨道的影响)和跑车上不放置原木(消除原木重量而引起车桩移动惯性的影响)。
测定时将操纵台上的进尺值固定,然后测定每次进尺时车桩的实际移动量。测量车桩移动量的方法:

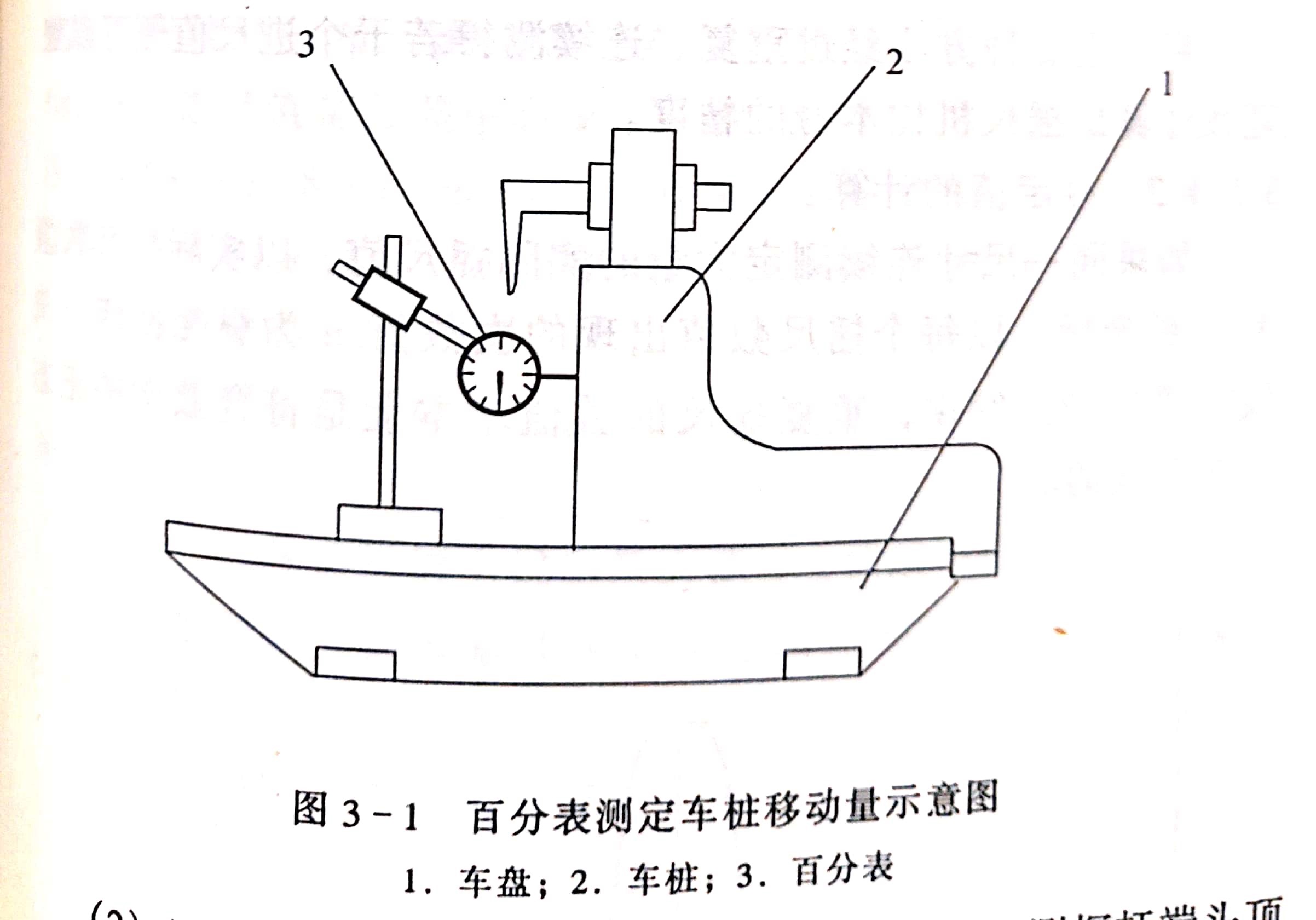

(1)百分表测定法。将量程范围较大的百分表(如量程为0~10mm)的触头顶住车桩的端面(图3-1),固定表座,记下表上的数值A1;按下进尺电钮,再记下车桩进尺的百分表上的读数值A2。A2-A1即为该次进尺值x1。用同样的方法可以测得一系列的进尺值X2,X3,X4,…X1。这种检测方法的精度可达到±0.05mm,而且直观方便。但是测定的进尺值只能在百分表量程范围内。

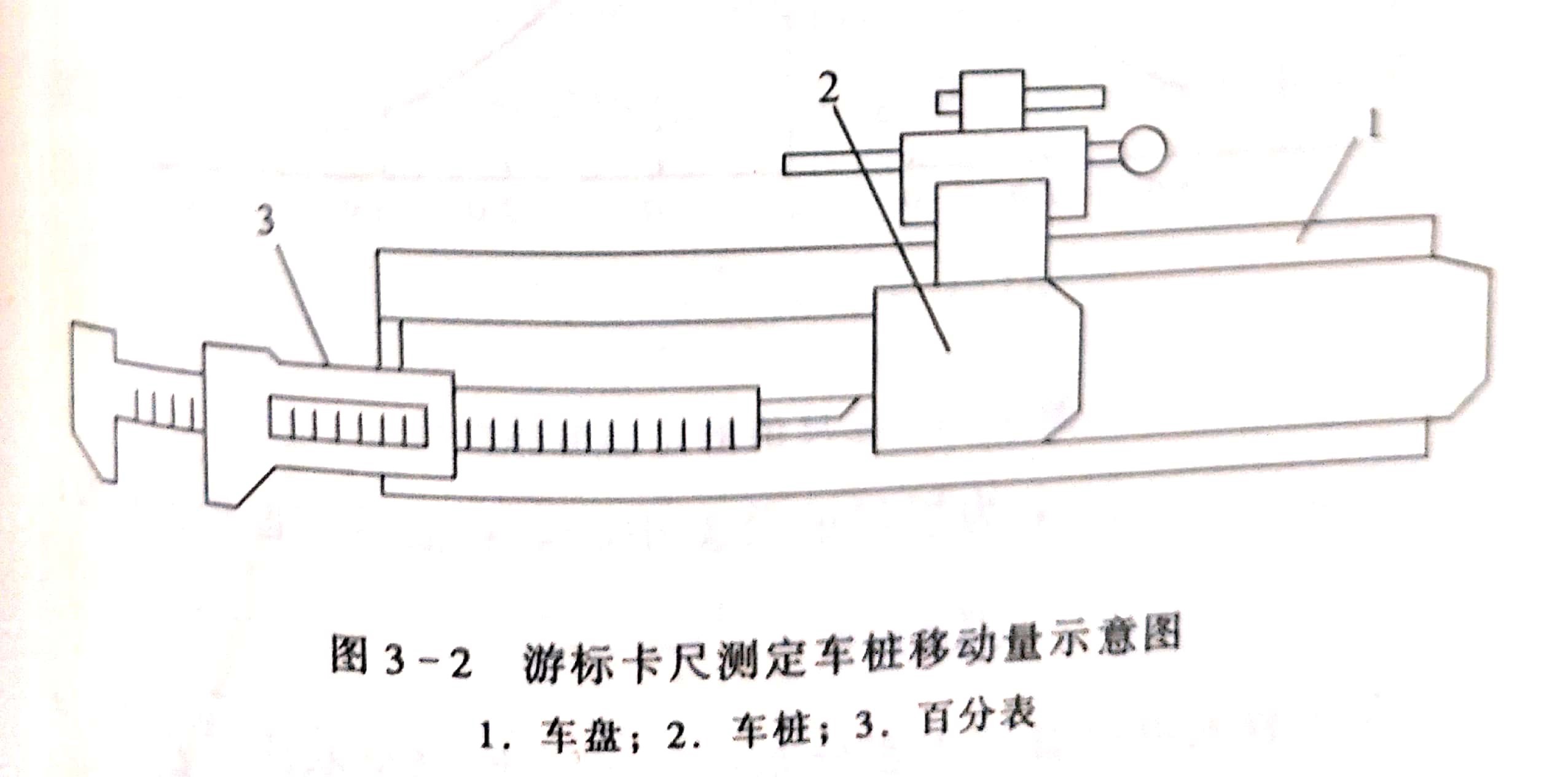

(2)游标卡尺测定法。将深度游标卡尺尾部的测探杆端头顶住车桩的端面(图3-2),记下游标卡尺上的数值A1,进尺后再记下游标卡尺上的数值A2,进尺值x1=A1-A2。利用游标卡尺的游标测定也可以精确到±0.05mm,但是观察和进尺时固定卡尺都比较麻烦。
用以上2种方法经过重复、连续测得若干个进尺值便可以整理和计算出摇尺机构本身的精度。
