木工带锯机跑车的精度检查(一)
文章出处:瑞福祥带锯机厂家 人气:发表时间:2019-04-09 16:43:57
[导读]:精度检查 几何精度检查 制材的任务是将原木锯割成锯材。为了提高企业的经济效益,就必须生产效率要高,锯割出的锯材的精度要高。 影响生产效率和锯材精度的因素,主要是带锯机的几何精
几何精度检查
制材的任务是将原木锯割成锯材。为了提高企业的经济效益,就必须生产效率要高,锯割出的锯材的精度要高。
影响生产效率和锯材精度的因素,主要是带锯机的几何精度及工作的可靠性,维护修理是否方便;切削刃具、工件夹具的质量;被加工木材性质和操作工人的业务熟练程度等。
实践表明,带锯机的几何精度不同,锯割出的锯材质量不同。锯轮的转速一般都在650r/min以上,在这样高的速度下回转,即使锯轮不平衡的质量不大,也能产生很大的离心力,从而产生振动,使带锯条强度受到影响,使锯机处于不良的工作状态,生产事故增多,锯材质量不高,出现不良后果。锯机锯轮、工作台面的工作表面、锯卡导轨、导板面、卡木桩工作表面、跑车的槽轮、平轮等的几何精度都直接影响着锯材的质量和企业经济效益,应该根据标准进行检查。
负荷试验前、后,均应检验机床的几何精度
检验机床的几何精度时,各部分运动应该手动;不适于手动的机构允许用低速机动
应该检查机床的几何精度内容包括带锯机和跑车。
带锯机
(1)锯轮径向、端面跳动,轮面的不平度,锯轮的平衡度;
(2)锯卡运动轨迹对锯条面的平行度,锯卡导向面平直度;
(3)工作台面的平面度;
(4)导板面对工作台面的垂直度;导板面的直线度;
(5)瑞福祥带锯条面对工作台面的垂直度、平行度;
(6)上、下锯轮端面的平行度;
(7)带锯条背面运动精确度。
木工跑车
(1)卡木桩靠面对滑座导轨面的垂直度,卡木桩滑面的平直度;
(2)摇尺装置的定位精度;
(3)辊筒母线对工作台面的平行度;
(4)槽轮的径向跳动,平轮的径向跳动。

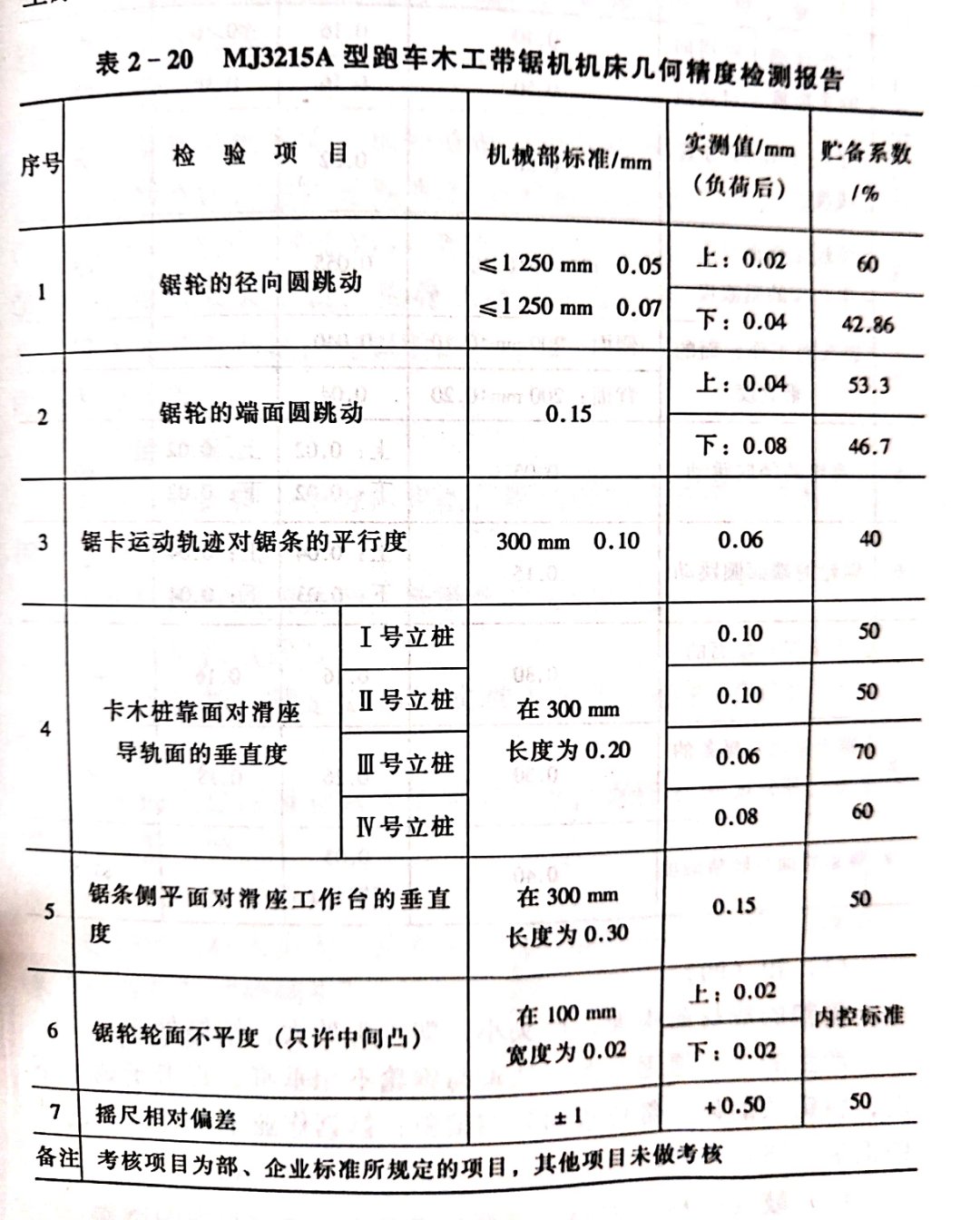

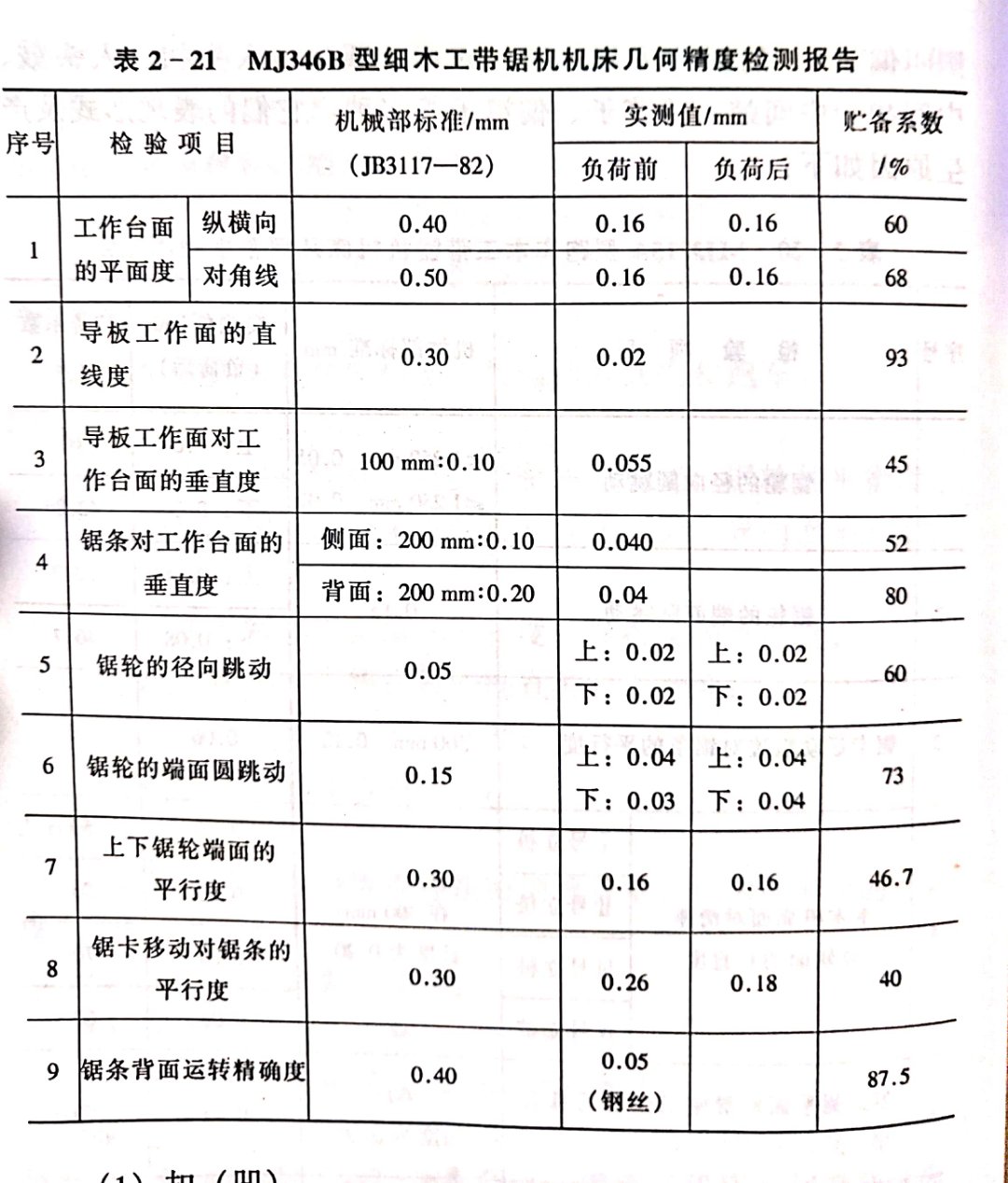

表2-20是《MJ3215A型跑车木工带锯机机床几何精度检测报告》;表2-21是《MJ346B型的细木带锯机机床几何精度检测报告》。检测机床是瑞福祥木工机械厂生产的两种带锯机。
制材的任务是将原木锯割成锯材。为了提高企业的经济效益,就必须生产效率要高,锯割出的锯材的精度要高。
影响生产效率和锯材精度的因素,主要是带锯机的几何精度及工作的可靠性,维护修理是否方便;切削刃具、工件夹具的质量;被加工木材性质和操作工人的业务熟练程度等。
实践表明,带锯机的几何精度不同,锯割出的锯材质量不同。锯轮的转速一般都在650r/min以上,在这样高的速度下回转,即使锯轮不平衡的质量不大,也能产生很大的离心力,从而产生振动,使带锯条强度受到影响,使锯机处于不良的工作状态,生产事故增多,锯材质量不高,出现不良后果。锯机锯轮、工作台面的工作表面、锯卡导轨、导板面、卡木桩工作表面、跑车的槽轮、平轮等的几何精度都直接影响着锯材的质量和企业经济效益,应该根据标准进行检查。
负荷试验前、后,均应检验机床的几何精度
检验机床的几何精度时,各部分运动应该手动;不适于手动的机构允许用低速机动
应该检查机床的几何精度内容包括带锯机和跑车。
带锯机
(1)锯轮径向、端面跳动,轮面的不平度,锯轮的平衡度;
(2)锯卡运动轨迹对锯条面的平行度,锯卡导向面平直度;
(3)工作台面的平面度;
(4)导板面对工作台面的垂直度;导板面的直线度;
(5)瑞福祥带锯条面对工作台面的垂直度、平行度;
(6)上、下锯轮端面的平行度;
(7)带锯条背面运动精确度。
木工跑车
(1)卡木桩靠面对滑座导轨面的垂直度,卡木桩滑面的平直度;
(2)摇尺装置的定位精度;
(3)辊筒母线对工作台面的平行度;
(4)槽轮的径向跳动,平轮的径向跳动。
表2-20是《MJ3215A型跑车木工带锯机机床几何精度检测报告》;表2-21是《MJ346B型的细木带锯机机床几何精度检测报告》。检测机床是瑞福祥木工机械厂生产的两种带锯机。
